سیگنال 4-20mA و پروتکل HART: زبان مشترک ابزار دقیق
در دنیایی که همهچیز بیسیم و دیجیتال شده، عجیب است که ستون فقرات ابزار دقیق صنعتی هنوز یک جریان الکتریکی ساده بین ۴ تا ۲۰ میلیآمپر است. اما این ماندگاری دلیل مهندسی محکمی دارد.
چرا جریان، نه ولتاژ؟
در یک مدار سری، جریان در تمام نقاط یکسان است. یعنی هر قدر کابل بلند باشد و هر قدر افت ولتاژ داشته باشد، جریانی که ترانسمیتر میفرستد همان جریانی است که کارت ورودی میخواند. اگر سیگنال ولتاژی بود، در ۳۰۰ متر کابل، افت ولتاژ بهسادگی به خطای چنددرصدی تبدیل میشد. همین یک ویژگی، 4-20mA را برای محیط صنعتی بیرقیب کرده است.
صفر زنده: هوشمندی در طراحی
چرا بازه از صفر شروع نمیشود؟ چون آنوقت «فرایند در حداقل» و «کابل قطع شده» هر دو صفر میشدند و قابل تشخیص نبودند. با شروع از ۴ میلیآمپر، مقدار حداقلِ فرایند عدد ۴ را میدهد و هر عددی زیر ۳٫۸ یعنی مشکل واقعی: قطعی کابل، خرابی ترانسمیتر یا افت تغذیه. به این ویژگی Live Zero میگویند.
بالای بازه هم همین منطق هست: اکثر ترانسمیترها در صورت تشخیص خرابی داخلی، عمداً جریان را به بالای ۲۱ میلیآمپر (یا زیر ۳٫۶) میبرند تا سیستم کنترل بفهمد این عدد قابل اتکا نیست. روش عیبیابی این حالتها را در مقالهٔ ابزار تکنسین ابزار دقیق نوشتهایم.
HART: دیجیتال سوار بر آنالوگ

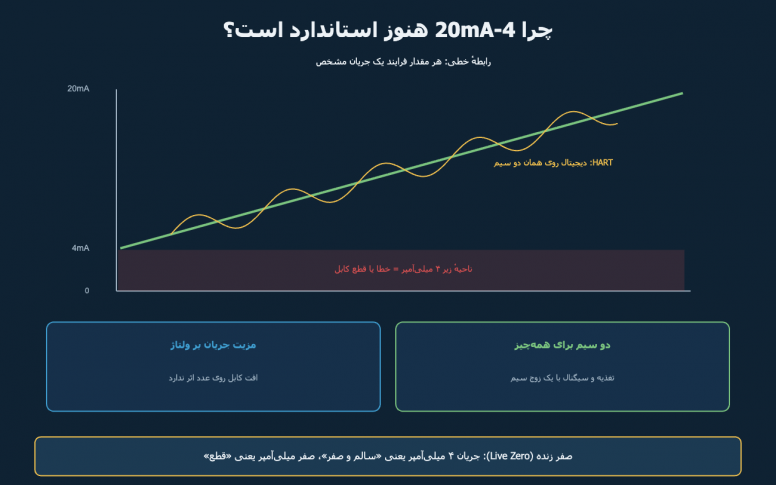

محدودیت 4-20mA این است که فقط یک عدد منتقل میکند. HART این را حل کرد بدون آنکه چیزی را خراب کند: یک سیگنال دیجیتال بسیار کمدامنه روی همان جریان سوار میشود، طوری که میانگینش صفر است و روی عدد آنالوگ هیچ اثری نمیگذارد. نتیجه: سیستم قدیمی همان ۴ تا ۲۰ را میبیند و در عین حال میتوان با یک هندهلد یا نرمافزار، به دنیای دیگری دسترسی داشت:
- پیکربندی از راه دور: تغییر رنج، واحد و میرایی بدون رفتن پای دستگاه.
- متغیرهای ثانویه: مثلاً یک فلومتر کوریولیس علاوه بر دبی، چگالی و دما را هم گزارش میکند.
- تشخیص عیب: ترانسمیتر میگوید دقیقاً چه مشکلی دارد، نه فقط اینکه خراب است.
تقریباً همهٔ ترانسمیترهای امروزی HART دارند — از روزمونت 3051S تا اندرس هاوزر Cerabar S PMC71. اگر از این قابلیت استفاده نمیکنید، عملاً بخشی از پولی که دادهاید بلااستفاده مانده است.
پنج قاعدهٔ سیمکشی لوپ
- مقاومت حلقه را حساب کنید: مجموع مقاومت کابل و بارها نباید از توان تغذیه بیشتر شود، وگرنه در بالای رنج لوپ اشباع میشود. برای HART معمولاً حداقل حدود ۲۵۰ اهم بار لازم است.
- کابل زوج بههمتابیده و شیلددار استفاده کنید.
- شیلد را فقط از یک طرف (اتاق کنترل) ارت کنید؛ دو طرفه بستن، حلقهٔ زمین و نویز میسازد.
- کابل سیگنال را از کابل قدرت جدا کنید؛ موازی کشیدن با کابل موتور و درایو، نویز القا میکند.
- در مناطق خطرناک از بریر یا آیزولاتور مناسب استفاده کنید — جزئیات در مقالهٔ تجهیزات ضدانفجار.
آینده: اترنت به فیلد میآید
نسل بعدی، Ethernet-APL است: سرعت اترنت با ایمنی و تغذیهٔ دوسیمه در محیط انفجاری. این فناوری را قبلاً در دستاورد تازهٔ کرونه در Ethernet-APL معرفی کردهایم. با این حال، 4-20mA به این زودیها بازنشسته نمیشود — سادگی و قابلیت اطمینانش هنوز بیرقیب است.
برای مشاورهٔ انتخاب ترانسمیتر و پروتکل مناسب پروژه: 021-88850346 و 021-88658508.
