پرشر سوئیچ چیست؟ ستپوینت، دیفرانسیل و انتخاب درست سوئیچ فشار
پرشر سوئیچ سادهترین و ارزانترین راه برای تبدیل فشار به یک تصمیم دوحالته است: پمپ روشن شود یا خاموش، آلارم بدهد یا ندهد، خط قطع شود یا نه. برخلاف ترانسمیتر فشار که یک عدد پیوسته میدهد، سوئیچ فشار فقط یک کنتاکت خشک دارد؛ اما همین سادگی باعث میشود در حفاظت پمپ، کمپرسور، سیستم روغنکاری و مدارهای ایمنی همچنان پرکاربردترین گزینه باشد.
ستپوینت و دیفرانسیل: دو عددی که همه چیز را تعیین میکنند

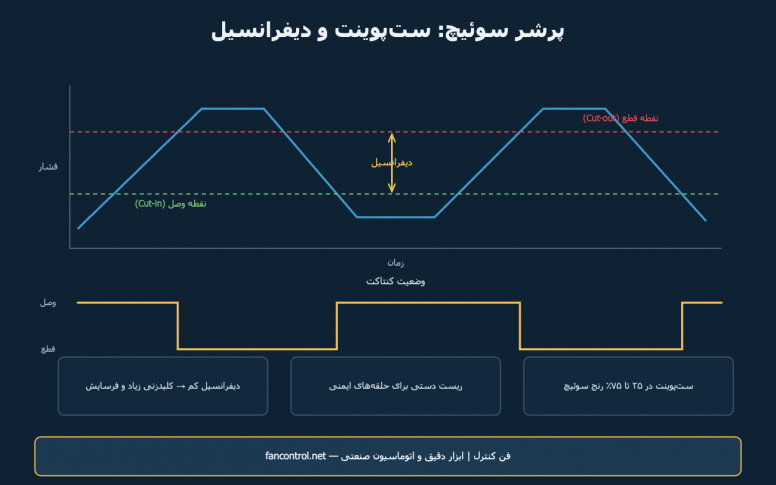

هر پرشر سوئیچ با دو نقطه کار میکند. نقطه قطع (Cut-out) فشاری است که در آن کنتاکت تغییر وضعیت میدهد و نقطه وصل (Cut-in) فشاری که در آن به حالت اول برمیگردد. فاصلهٔ این دو، دیفرانسیل یا باند مرده (Dead Band) نام دارد و وجودش اجباری است: اگر دیفرانسیل صفر بود، سوئیچ در نزدیکی ستپوینت با کوچکترین نوسان فشار پشت سر هم قطع و وصل میکرد — پدیدهای که کنتاکتور و موتور را در چند ماه از بین میبرد.
- دیفرانسیل ثابت: از کارخانه تعیین شده و کاربر فقط ستپوینت را تنظیم میکند. ساده و ارزان.
- دیفرانسیل قابل تنظیم: دو پیچ تنظیم دارد؛ برای کنترل روشن و خاموش شدن پمپ در مخزن یا هوای فشرده لازم است.
قاعدهٔ عملی: ستپوینت را در محدودهٔ ۲۵ تا ۷۵ درصد رنج سوئیچ انتخاب کنید. تنظیم نزدیک به ابتدا یا انتهای رنج، تکرارپذیری را خراب میکند.
نوع کنتاکت و منطق ایمنی
کنتاکتها معمولاً SPDT (یک تیغه با حالت باز و بسته) هستند. انتخاب بین NO و NC صرفاً سلیقه نیست؛ به منطق ایمن-در-خرابی مربوط است. در یک اینترلاک ایمنی، مدار باید طوری بسته شود که قطع سیم هم مانند شرایط خطر عمل کند؛ یعنی کنتاکت در حالت عادی بسته باشد و در شرایط خطا باز شود. به جریان و ولتاژ مجاز کنتاکت هم توجه کنید: تیغهٔ طراحیشده برای بار AC، اگر مستقیم به ورودی دیجیتال ۲۴ ولت DC وصل شود، ممکن است در جریانهای خیلی کم قابل اعتماد نباشد.
ریست دستی چه زمانی لازم است؟
در کاربردهای ایمنی نمیخواهیم پس از رفع موقت شرایط خطر، دستگاه خودبهخود راه بیفتد. سوئیچ با ریست دستی پس از عملکرد، در همان وضعیت قفل میشود تا اپراتور دلیل حادثه را بررسی و دکمه را فشار دهد. پرشر سوئیچ دانفوس KP5 با ریست دستی نمونهٔ متداول این خانواده است و در مدارهای حفاظتی کمپرسور و سردخانه بسیار استفاده میشود.
چه چیزهایی را باید هنگام سفارش مشخص کنید؟
پارامتر توضیح رنج فشار محدودهٔ تنظیم، نه فشار کاری لحظهای حداکثر فشار تحمل (Overpressure) باید از فشار ضربه و تست خط بیشتر باشد نوع سیال آب، روغن، بخار، گاز خورنده یا مواد غذایی جنس قسمت مرطوب برنج، استیل ۳۱۶ یا هستلوی اتصال فرایندی رزوهای (BSP یا NPT) یا فلنجی درجه حفاظت و گواهی IP و در صورت نیاز Ex دیفرانسیل ثابت یا قابل تنظیم برای انتخاب جنس در برابر خوردگی، راهنمای انتخاب جنس در ابزار دقیق و برای مناطق طبقهبندیشده تجهیزات ضدانفجار را ببینید.
نصب: جایی که بیشترین خطاها رخ میدهد
- ضربهٔ قوچ و پالس پمپ: در خروجی پمپهای رفتوبرگشتی، از دمپر پالس یا اسنابر استفاده کنید؛ در غیر اینصورت سوئیچ بهجای فشار میانگین، به هر پالس واکنش نشان میدهد.
- بخار: حتماً لولهٔ سیفون (Pigtail) نصب کنید تا کندانس تشکیل شود و بخار داغ مستقیماً به المان نرسد.
- ارتفاع نصب: اختلاف ارتفاع بین نقطهٔ اندازهگیری و سوئیچ، یک افست ثابت ایجاد میکند؛ در فشارهای پایین این افست قابل چشمپوشی نیست.
- لرزش: سوئیچ را روی خط پرلرزش نبندید؛ از لولهٔ مویی و پایهٔ مستقل استفاده کنید.
- گیج کنار سوئیچ: برای تنظیم و کنترل چشمی، یک گیج فشار مانند گیج فشار ویکا 232.50.100 در همان نقطه بگذارید. راهنمای انتخاب گیج در این مقاله آمده است.
پرشر سوئیچ یا ترانسمیتر فشار؟
اگر فقط به یک تصمیم روشن و خاموش نیاز دارید، سوئیچ ارزانتر و مستقل از PLC است. اما اگر میخواهید روند فشار را ثبت کنید، آلارم چندمرحلهای بگذارید یا ستپوینت را از HMI تغییر دهید، ترانسمیتر انتخاب درستتری است؛ راهنمای انتخاب آن را در راهنمای انتخاب ترانسمیتر فشار بخوانید. در بسیاری از پروژهها هر دو استفاده میشوند: ترانسمیتر برای کنترل و سوئیچ مستقل برای حفاظت — چون یک حلقهٔ حفاظتی نباید به همان دستگاهی وابسته باشد که کنترل را انجام میدهد.
برای گرفتگی فیلتر و اختلاف فشار دو نقطه، سوئیچ فشار دیفرانسیل ابزار مناسبتری است. برای حفاظت در برابر قطع جریان و سطح، معادلهای آن یعنی فلوسوئیچ پدلی و لول سوئیچ را ببینید.
عیبیابی سریع
علامت علت محتمل قطع و وصل پیاپی (Chattering) دیفرانسیل خیلی کم یا پالس فشار عمل نکردن در ستپوینت گرفتگی مسیر ایمپالس یا رسوب روی دیافراگم جابهجایی تدریجی نقطه عملکرد خستگی فنر یا اورپرشر مکرر عملکرد بدون تغییر فشار لرزش شدید یا شل بودن پایه کنتاکت وصل ولی PLC نمیبیند جریان خیلی کم برای تیغهٔ AC یا اکسید شدن کنتاکت برای انتخاب رنج، دیفرانسیل و کد سفارش مناسب فرایندتان، با کارشناسان فن کنترل تماس بگیرید.
پرشر سوئیچ سادهترین و ارزانترین راه برای تبدیل فشار به یک تصمیم دوحالته است: پمپ روشن شود یا خاموش، آلارم بدهد یا ندهد، خط قطع شود یا نه. برخلاف ترانسمیتر فشار که یک عدد پیوسته میدهد، سوئیچ فشار فقط یک کنتاکت خشک دارد؛ اما همین سادگی باعث میشود در حفاظت پمپ، کمپرسور، سیستم روغنکاری و مدارهای ایمنی همچنان پرکاربردترین گزینه باشد.
ستپوینت و دیفرانسیل: دو عددی که همه چیز را تعیین میکنند
هر پرشر سوئیچ با دو نقطه کار میکند. نقطه قطع (Cut-out) فشاری است که در آن کنتاکت تغییر وضعیت میدهد و نقطه وصل (Cut-in) فشاری که در آن به حالت اول برمیگردد. فاصلهٔ این دو، دیفرانسیل یا باند مرده (Dead Band) نام دارد و وجودش اجباری است: اگر دیفرانسیل صفر بود، سوئیچ در نزدیکی ستپوینت با کوچکترین نوسان فشار پشت سر هم قطع و وصل میکرد — پدیدهای که کنتاکتور و موتور را در چند ماه از بین میبرد.
- دیفرانسیل ثابت: از کارخانه تعیین شده و کاربر فقط ستپوینت را تنظیم میکند. ساده و ارزان.
- دیفرانسیل قابل تنظیم: دو پیچ تنظیم دارد؛ برای کنترل روشن و خاموش شدن پمپ در مخزن یا هوای فشرده لازم است.
قاعدهٔ عملی: ستپوینت را در محدودهٔ ۲۵ تا ۷۵ درصد رنج سوئیچ انتخاب کنید. تنظیم نزدیک به ابتدا یا انتهای رنج، تکرارپذیری را خراب میکند.
نوع کنتاکت و منطق ایمنی
کنتاکتها معمولاً SPDT (یک تیغه با حالت باز و بسته) هستند. انتخاب بین NO و NC صرفاً سلیقه نیست؛ به منطق ایمن-در-خرابی مربوط است. در یک اینترلاک ایمنی، مدار باید طوری بسته شود که قطع سیم هم مانند شرایط خطر عمل کند؛ یعنی کنتاکت در حالت عادی بسته باشد و در شرایط خطا باز شود. به جریان و ولتاژ مجاز کنتاکت هم توجه کنید: تیغهٔ طراحیشده برای بار AC، اگر مستقیم به ورودی دیجیتال ۲۴ ولت DC وصل شود، ممکن است در جریانهای خیلی کم قابل اعتماد نباشد.
ریست دستی چه زمانی لازم است؟
در کاربردهای ایمنی نمیخواهیم پس از رفع موقت شرایط خطر، دستگاه خودبهخود راه بیفتد. سوئیچ با ریست دستی پس از عملکرد، در همان وضعیت قفل میشود تا اپراتور دلیل حادثه را بررسی و دکمه را فشار دهد. پرشر سوئیچ دانفوس KP5 با ریست دستی نمونهٔ متداول این خانواده است و در مدارهای حفاظتی کمپرسور و سردخانه بسیار استفاده میشود.
چه چیزهایی را باید هنگام سفارش مشخص کنید؟
| پارامتر | توضیح |
|---|---|
| رنج فشار | محدودهٔ تنظیم، نه فشار کاری لحظهای |
| حداکثر فشار تحمل (Overpressure) | باید از فشار ضربه و تست خط بیشتر باشد |
| نوع سیال | آب، روغن، بخار، گاز خورنده یا مواد غذایی |
| جنس قسمت مرطوب | برنج، استیل ۳۱۶ یا هستلوی |
| اتصال فرایندی | رزوهای (BSP یا NPT) یا فلنجی |
| درجه حفاظت و گواهی | IP و در صورت نیاز Ex |
| دیفرانسیل | ثابت یا قابل تنظیم |
برای انتخاب جنس در برابر خوردگی، راهنمای انتخاب جنس در ابزار دقیق و برای مناطق طبقهبندیشده تجهیزات ضدانفجار را ببینید.
نصب: جایی که بیشترین خطاها رخ میدهد
- ضربهٔ قوچ و پالس پمپ: در خروجی پمپهای رفتوبرگشتی، از دمپر پالس یا اسنابر استفاده کنید؛ در غیر اینصورت سوئیچ بهجای فشار میانگین، به هر پالس واکنش نشان میدهد.
- بخار: حتماً لولهٔ سیفون (Pigtail) نصب کنید تا کندانس تشکیل شود و بخار داغ مستقیماً به المان نرسد.
- ارتفاع نصب: اختلاف ارتفاع بین نقطهٔ اندازهگیری و سوئیچ، یک افست ثابت ایجاد میکند؛ در فشارهای پایین این افست قابل چشمپوشی نیست.
- لرزش: سوئیچ را روی خط پرلرزش نبندید؛ از لولهٔ مویی و پایهٔ مستقل استفاده کنید.
- گیج کنار سوئیچ: برای تنظیم و کنترل چشمی، یک گیج فشار مانند گیج فشار ویکا 232.50.100 در همان نقطه بگذارید. راهنمای انتخاب گیج در این مقاله آمده است.
پرشر سوئیچ یا ترانسمیتر فشار؟
اگر فقط به یک تصمیم روشن و خاموش نیاز دارید، سوئیچ ارزانتر و مستقل از PLC است. اما اگر میخواهید روند فشار را ثبت کنید، آلارم چندمرحلهای بگذارید یا ستپوینت را از HMI تغییر دهید، ترانسمیتر انتخاب درستتری است؛ راهنمای انتخاب آن را در راهنمای انتخاب ترانسمیتر فشار بخوانید. در بسیاری از پروژهها هر دو استفاده میشوند: ترانسمیتر برای کنترل و سوئیچ مستقل برای حفاظت — چون یک حلقهٔ حفاظتی نباید به همان دستگاهی وابسته باشد که کنترل را انجام میدهد.
برای گرفتگی فیلتر و اختلاف فشار دو نقطه، سوئیچ فشار دیفرانسیل ابزار مناسبتری است. برای حفاظت در برابر قطع جریان و سطح، معادلهای آن یعنی فلوسوئیچ پدلی و لول سوئیچ را ببینید.
عیبیابی سریع
| علامت | علت محتمل |
|---|---|
| قطع و وصل پیاپی (Chattering) | دیفرانسیل خیلی کم یا پالس فشار |
| عمل نکردن در ستپوینت | گرفتگی مسیر ایمپالس یا رسوب روی دیافراگم |
| جابهجایی تدریجی نقطه عملکرد | خستگی فنر یا اورپرشر مکرر |
| عملکرد بدون تغییر فشار | لرزش شدید یا شل بودن پایه |
| کنتاکت وصل ولی PLC نمیبیند | جریان خیلی کم برای تیغهٔ AC یا اکسید شدن کنتاکت |
برای انتخاب رنج، دیفرانسیل و کد سفارش مناسب فرایندتان، با کارشناسان فن کنترل تماس بگیرید.
