اتصال فرایندی ابزار دقیق: NPT یا BSP؟ فلنج، تریکلمپ و آببندی
یکی از رایجترین دلایل تأخیر در نصب ابزار دقیق، دستگاه معیوب نیست؛ اتصال فرایندی اشتباه است. ترانسمیتری که با رزوهٔ NPT سفارش داده شده اما خط BSP است، یا فلنجی که کلاس فشارش با فلنج طرف مقابل نمیخواند، پروژه را روزها متوقف میکند. این مقاله راهنمای عملی انتخاب و تشخیص اتصال است.

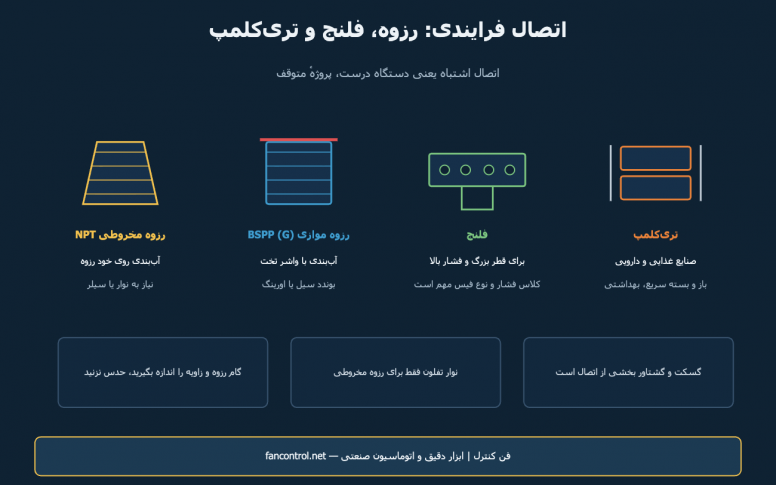

رزوهها: مخروطی یا موازی؟
مهمترین تقسیمبندی این است که آببندی کجا اتفاق میافتد.
NPT و BSPT — رزوهٔ مخروطی
در رزوهٔ مخروطی، قطر رزوه در طول خود تغییر میکند و با سفت شدن، دندهها روی هم فشرده میشوند؛ یعنی آببندی روی خود رزوه انجام میشود و به همین دلیل نوار تفلون یا سیلر لازم است. تفاوت مهم: زاویهٔ دندهٔ NPT برابر ۶۰ درجه و BSPT برابر ۵۵ درجه است. این دو ممکن است چند دور روی هم بروند و کاربر خیال کند جفتاند، اما اتصال هرگز بهدرستی آببند نمیشود و در فشار نشت میکند.
BSPP یا G — رزوهٔ موازی
قطر رزوه ثابت است و آببندی روی رزوه انجام نمیشود؛ باید با واشر تخت، بوندد سیل یا اورینگ روی سطح تکیهگاه آببند شود. اگر برای این نوع رزوه نوار تفلون بپیچید، فقط اتصال را سفت کردهاید بدون آنکه آببندی واقعی ایجاد شود.
چطور در کارگاه تشخیص دهیم؟
- مخروطی است یا موازی؟ با کولیس، قطر بیرونی را در ابتدا و انتهای رزوه اندازه بگیرید؛ اختلاف محسوس یعنی مخروطی.
- گام رزوه: با شانهٔ رزوهسنج تعداد دنده در اینچ را بشمارید. برای نمونه در سایز ½ اینچ، NPT معمولاً ۱۴ دنده و BSP معمولاً ۱۴ دنده دارد اما در سایز ¼ اینچ NPT هجده و BSP نوزده است — پس فقط گام کافی نیست و زاویه هم باید بررسی شود.
- رزوهٔ متریک (M20×1.5): در تجهیزات اروپایی و بهویژه گلندهای کابل بسیار رایج است و با اینچی جفت نمیشود.
- در صورت شک، از آداپتور استاندارد استفاده کنید؛ آداپتور ارزانتر از یک هفته توقف است.
فلنج: سه عددی که باید با هم بخوانند
برای قطرهای بزرگتر و فشار بالاتر، اتصال فلنجی استاندارد است. سه پارامتر باید دقیقاً مطابقت داشته باشند:
- استاندارد: ASME/ANSI یا DIN/EN. سوراخهای پیچ و قطر دایرهٔ پیچ در این دو یکی نیست.
- سایز اسمی: مثلاً DN50 یا ۲ اینچ.
- کلاس فشار: Class 150 و Class 300 در ASME یا PN10، PN16 و PN40 در استاندارد اروپایی. کلاس بالاتر یعنی فلنج ضخیمتر و تعداد یا اندازهٔ پیچ متفاوت.
نوع سطح تماس (Raised Face یا Flat Face) و جنس گسکت را هم فراموش نکنید؛ گسکت اشتباه در سرویس داغ، چند ماه بعد نشت میکند. فلومترهای خطی مانند فلومتر مغناطیسی اندرس هاوزر Promag 10W و ترانسمیترهای اختلاف فشار با سیل ریموت، همگی با کد فلنج سفارش داده میشوند.
تریکلمپ و اتصالات بهداشتی
در صنایع غذایی، دارویی و آرایشی، اتصال باید بدون گوشهٔ مرده و قابل شستوشو باشد. تریکلمپ با یک گیرهٔ سریع و گسکت بهداشتی این کار را انجام میدهد و امکان باز و بسته کردن سریع برای تمیزکاری را میدهد. در این کاربردها زبری سطح داخلی (Ra) و گواهی مواد در تماس با غذا هم بخشی از سفارش است. انتخاب جنس و پرداخت سطح را در راهنمای انتخاب جنس در ابزار دقیق ببینید.
نکات خاص ابزار دقیق
- ترموول: علاوه بر رزوه یا فلنج فرایندی، طول غوطهوری و رزوهٔ سربکس هم باید مشخص شود. جزئیات در مقالهٔ ترموول آمده است؛ مجموعههایی مانند ترمومتر مقاومتی اندرس هاوزر TR10 با کد سفارش کامل ارائه میشوند.
- گیج فشار: علاوه بر رزوه، جهت اتصال (پایین یا پشت) و وجود رینگ نصب پنلی مهم است؛ نمونه گیج فشار بوردون کوبولد MAN-R.
- ترانسمیتر اختلاف فشار: اتصال معمولاً از طریق مانیفولد سه یا پنج راهه انجام میشود؛ فاصلهٔ استاندارد مراکز ۵۴ میلیمتر است. جزئیات راهاندازی در سطحسنجی مخزن بسته آمده است.
- گلند کابل: رزوهٔ ورودی کابل معمولاً M20×1.5 یا ½ NPT است؛ در تجهیزات ضدانفجار نوع گلند و آببندی آن بخشی از گواهی است. به مقالهٔ تجهیزات ضدانفجار مراجعه کنید.
هنگام سفارش اینها را بنویسید
مورد نمونه نوع اتصال رزوه، فلنج یا تریکلمپ استاندارد و سایز ½ NPT یا DN50 PN40 جنس قسمت مرطوب استیل ۳۱۶L فشار و دمای کاری حداکثر و شرایط گذرا جهت نصب افقی یا عمودی، جهت جریان لوازم جانبی مانیفولد، گسکت، آداپتور اگر مطمئن نیستید خط شما چه اتصالی دارد، یک عکس واضح از محل نصب بههمراه اندازهٔ کولیس برای کارشناسان فن کنترل بفرستید تا کد سفارش درست انتخاب شود.
یکی از رایجترین دلایل تأخیر در نصب ابزار دقیق، دستگاه معیوب نیست؛ اتصال فرایندی اشتباه است. ترانسمیتری که با رزوهٔ NPT سفارش داده شده اما خط BSP است، یا فلنجی که کلاس فشارش با فلنج طرف مقابل نمیخواند، پروژه را روزها متوقف میکند. این مقاله راهنمای عملی انتخاب و تشخیص اتصال است.
رزوهها: مخروطی یا موازی؟
مهمترین تقسیمبندی این است که آببندی کجا اتفاق میافتد.
NPT و BSPT — رزوهٔ مخروطی
در رزوهٔ مخروطی، قطر رزوه در طول خود تغییر میکند و با سفت شدن، دندهها روی هم فشرده میشوند؛ یعنی آببندی روی خود رزوه انجام میشود و به همین دلیل نوار تفلون یا سیلر لازم است. تفاوت مهم: زاویهٔ دندهٔ NPT برابر ۶۰ درجه و BSPT برابر ۵۵ درجه است. این دو ممکن است چند دور روی هم بروند و کاربر خیال کند جفتاند، اما اتصال هرگز بهدرستی آببند نمیشود و در فشار نشت میکند.
BSPP یا G — رزوهٔ موازی
قطر رزوه ثابت است و آببندی روی رزوه انجام نمیشود؛ باید با واشر تخت، بوندد سیل یا اورینگ روی سطح تکیهگاه آببند شود. اگر برای این نوع رزوه نوار تفلون بپیچید، فقط اتصال را سفت کردهاید بدون آنکه آببندی واقعی ایجاد شود.
چطور در کارگاه تشخیص دهیم؟
- مخروطی است یا موازی؟ با کولیس، قطر بیرونی را در ابتدا و انتهای رزوه اندازه بگیرید؛ اختلاف محسوس یعنی مخروطی.
- گام رزوه: با شانهٔ رزوهسنج تعداد دنده در اینچ را بشمارید. برای نمونه در سایز ½ اینچ، NPT معمولاً ۱۴ دنده و BSP معمولاً ۱۴ دنده دارد اما در سایز ¼ اینچ NPT هجده و BSP نوزده است — پس فقط گام کافی نیست و زاویه هم باید بررسی شود.
- رزوهٔ متریک (M20×1.5): در تجهیزات اروپایی و بهویژه گلندهای کابل بسیار رایج است و با اینچی جفت نمیشود.
- در صورت شک، از آداپتور استاندارد استفاده کنید؛ آداپتور ارزانتر از یک هفته توقف است.
فلنج: سه عددی که باید با هم بخوانند
برای قطرهای بزرگتر و فشار بالاتر، اتصال فلنجی استاندارد است. سه پارامتر باید دقیقاً مطابقت داشته باشند:
- استاندارد: ASME/ANSI یا DIN/EN. سوراخهای پیچ و قطر دایرهٔ پیچ در این دو یکی نیست.
- سایز اسمی: مثلاً DN50 یا ۲ اینچ.
- کلاس فشار: Class 150 و Class 300 در ASME یا PN10، PN16 و PN40 در استاندارد اروپایی. کلاس بالاتر یعنی فلنج ضخیمتر و تعداد یا اندازهٔ پیچ متفاوت.
نوع سطح تماس (Raised Face یا Flat Face) و جنس گسکت را هم فراموش نکنید؛ گسکت اشتباه در سرویس داغ، چند ماه بعد نشت میکند. فلومترهای خطی مانند فلومتر مغناطیسی اندرس هاوزر Promag 10W و ترانسمیترهای اختلاف فشار با سیل ریموت، همگی با کد فلنج سفارش داده میشوند.
تریکلمپ و اتصالات بهداشتی
در صنایع غذایی، دارویی و آرایشی، اتصال باید بدون گوشهٔ مرده و قابل شستوشو باشد. تریکلمپ با یک گیرهٔ سریع و گسکت بهداشتی این کار را انجام میدهد و امکان باز و بسته کردن سریع برای تمیزکاری را میدهد. در این کاربردها زبری سطح داخلی (Ra) و گواهی مواد در تماس با غذا هم بخشی از سفارش است. انتخاب جنس و پرداخت سطح را در راهنمای انتخاب جنس در ابزار دقیق ببینید.
نکات خاص ابزار دقیق
- ترموول: علاوه بر رزوه یا فلنج فرایندی، طول غوطهوری و رزوهٔ سربکس هم باید مشخص شود. جزئیات در مقالهٔ ترموول آمده است؛ مجموعههایی مانند ترمومتر مقاومتی اندرس هاوزر TR10 با کد سفارش کامل ارائه میشوند.
- گیج فشار: علاوه بر رزوه، جهت اتصال (پایین یا پشت) و وجود رینگ نصب پنلی مهم است؛ نمونه گیج فشار بوردون کوبولد MAN-R.
- ترانسمیتر اختلاف فشار: اتصال معمولاً از طریق مانیفولد سه یا پنج راهه انجام میشود؛ فاصلهٔ استاندارد مراکز ۵۴ میلیمتر است. جزئیات راهاندازی در سطحسنجی مخزن بسته آمده است.
- گلند کابل: رزوهٔ ورودی کابل معمولاً M20×1.5 یا ½ NPT است؛ در تجهیزات ضدانفجار نوع گلند و آببندی آن بخشی از گواهی است. به مقالهٔ تجهیزات ضدانفجار مراجعه کنید.
هنگام سفارش اینها را بنویسید
| مورد | نمونه |
|---|---|
| نوع اتصال | رزوه، فلنج یا تریکلمپ |
| استاندارد و سایز | ½ NPT یا DN50 PN40 |
| جنس قسمت مرطوب | استیل ۳۱۶L |
| فشار و دمای کاری | حداکثر و شرایط گذرا |
| جهت نصب | افقی یا عمودی، جهت جریان |
| لوازم جانبی | مانیفولد، گسکت، آداپتور |
اگر مطمئن نیستید خط شما چه اتصالی دارد، یک عکس واضح از محل نصب بههمراه اندازهٔ کولیس برای کارشناسان فن کنترل بفرستید تا کد سفارش درست انتخاب شود.
