فلومتر مغناطیسی (الکترومغناطیسی) چیست؟ راهنمای انتخاب مدل مناسب
فلومتر مغناطیسی (الکترومغناطیسی) بدون هیچ قطعهٔ متحرکی و فقط با یک میدان مغناطیسی، دبی مایعات رسانا را اندازه میگیرد — به همین دلیل تقریباً هیچ افت فشاری روی خط ایجاد نمیکند و عملاً نیاز به تعمیر و نگهداری ندارد. اما یک شرط اساسی دارد: سیال باید رسانای الکتریکی باشد، وگرنه این فلومتر اصلاً کار نمیکند.
اصل کار به زبان ساده

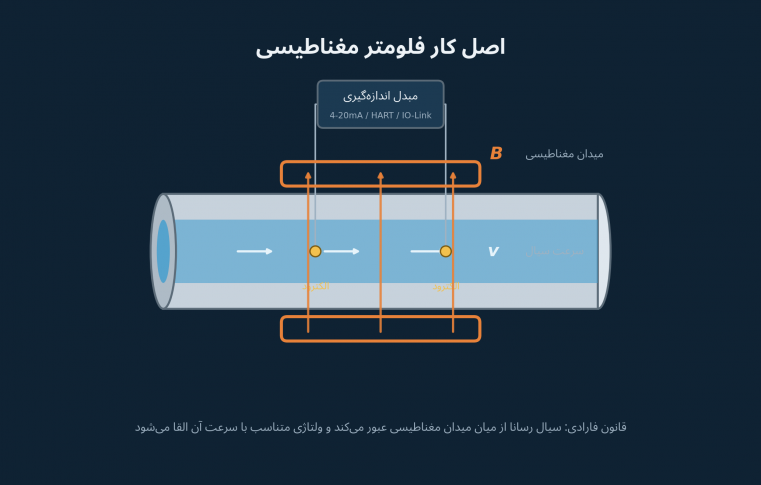

طبق قانون القای فارادی، وقتی یک هادی از داخل یک میدان مغناطیسی عبور میکند، در آن هادی ولتاژی القا میشود که با سرعت حرکتش متناسب است. در فلومتر مغناطیسی، خود سیال رسانا همان «هادی متحرک» است: دو سیمپیچ در دو طرف لوله میدان مغناطیسی میسازند و دو الکترود که با سیال در تماساند، ولتاژ القاشده را میگیرند و به مبدل اندازهگیری میفرستند. هرچه سیال سریعتر حرکت کند، ولتاژ بزرگتر میشود؛ از روی همین ولتاژ و سطح مقطع لوله، دبی حجمی محاسبه میشود.
نکتهٔ مهم: این اندازهگیری به چگالی، ویسکوزیته یا دمای سیال وابسته نیست. برخلاف روشهای دیگر، اینجا فقط سرعت سیال و رسانایی آن اهمیت دارد.
چرا عملاً افت فشار و سایش ندارد
داخل لولهٔ فلومتر مغناطیسی هیچ پره، دنده یا قطعهٔ متحرک دیگری وجود ندارد؛ مقطع داخلی کاملاً صاف است. همین یعنی روی خط تقریباً هیچ افت فشاری ایجاد نمیشود و چیزی برای سایش یا گیر کردن وجود ندارد — برخلاف فلومترهای توربینی یا پدالی که با سیالات کثیف یا دارای ذرات بهمرور فرسوده میشوند. به همین دلیل در آب و فاضلاب، جایی که سیال معمولاً کاملاً تمیز نیست، این فلومتر انتخاب پیشفرض صنعت است.
کجا اصلاً کار نمیکند
تنها محدودیت واقعی این فلومتر، رسانایی سیال است:
- هیدروکربنها، روغن، سوخت و حلالها: رسانایی الکتریکی ندارند و اصلاً قابل اندازهگیری نیستند.
- گازها و بخار: چون اساس روش کار بر مایع رساناست، برای گاز و بخار کاربردی ندارد.
- آب فوقخالص یا دیونیزه: رسانایی آن معمولاً کمتر از حداقل لازم (چیزی حدود ۵ تا ۲۰ میکروزیمنس بر سانتیمتر) است.
برای اینجور سیالات باید سراغ فلومتر جرمی کوریولیس، فلومتر دندهای (Oval Gear) یا ورتکس بروید که هر سه را هم در فن کنترل داریم.
نکات نصب که دقت را حفظ میکند
- لوله باید همیشه کاملاً پر باشد. اگر سطح سیال افت کند یا حباب هوا وارد شود، فلومتر عدد اشتباه میدهد؛ چون قادر به تشخیص هوا از سیال نیست.
- در نصب عمودی، جهت جریان رو به بالا باشد تا لوله همیشه پر بماند.
- طول لولهٔ مستقیم مورد نیاز کم است: نوع اینلاین معمولاً فقط به حدود ۵ برابر قطر لوله قبل از خودش و ۲ برابر بعد از خودش نیاز دارد — خیلی کمتر از فلومترهای اوریفیسی که به دهها برابر قطر لوله نیاز دارند.
- حلقهٔ ارتینگ (grounding ring) را فراموش نکنید، بهخصوص روی لولههای غیرفلزی یا با پوشش داخلی؛ بدون مسیر ارت مناسب، سیگنال نویزی میشود.
- جنس لاینر و الکترود را متناسب با سیال انتخاب کنید: برای سیالات خورنده یا ساینده، از لاینر تفلون (PTFE) یا پلیپروپیلن تا الکترودهای استیل ۳۱۶ال، هستلوی، پلاتین یا تانتالیوم گزینههای مختلفی موجود است.
کدام مدل برای کدام کاربرد
- دوز و جریانهای خیلی کم (میلیلیتر در دقیقه): فلومتر مغناطیسی-القایی تمامفلزی کوبولد MIM — نسخهٔ ریموت با نمایشگر جدا از حسگر، مناسب دمای -۴۰ تا +۱۴۰ درجهٔ سانتیگراد و دوزینگ دقیق در صنایع دارویی و غذایی.
- وقتی نمیخواهید لولهٔ بزرگ موجود را قطع کنید: فلومتر مغناطیسی اینزرشن کوبولد PIT-S یا PITe — حسگر از یک سوراخ روی لولهٔ در حال کار وارد میشود، بدون برش خط و توقف طولانی فرایند.
- صنایع شیمیایی و فرایندی با سیال خورنده: فلومتر مغناطیسی اندرس هاوزر Promag 53P — لاینر تفلون، دقت تا ۰.۲٪±، دمای کاری تا ۱۸۰ درجه، فشار تا PN40.
- آب و فاضلاب شهری یا صنعتی با بودجهٔ محدودتر: فلومتر مغناطیسی ABB واترمستر، سایزهای ۴ و ۸ اینچ — ساخت انگلستان، دقت کلاس ۲ (۰.۴٪)، مناسب تصفیهخانه و شبکهٔ توزیع آب.
- خطوط آبرسانی بزرگ و آب شرب: فلومتر مغناطیسی روزمونت 8750W — تا سایز ۲۴ اینچ (DN600)، دقت تا ۰.۱۵٪، گواهی آب آشامیدنی، بدنهٔ کاملاً جوشکاریشده با محافظت IP68.
اگر سیال شما رسانا نیست یا دبیهای خیلی کم با دقت جرمی میخواهید، فلومتر کوریولیس یا دندهای انتخاب بهتریست. برای انتخاب سایز و مدل درست، نوع سیال، رسانایی تقریبی، دبی حداقل و حداکثر و قطر لوله را برای ما بفرستید: 021-88850346 و 021-88658508.
