کالیبراسیون ترانسمیتر فشار با فلوک 718 — راهنمای عملی

ترانسمیتر فشاری که کالیبره نیست، فقط یک عدد قشنگ روی مانیتور اتاق کنترل است. دریفت سنسور به‌مرور زمان اتفاق می‌افتد — آرام، بی‌صدا و بدون هیچ آلارمی. تنها راه فهمیدنش، مقایسهٔ دوره‌ای با یک مرجع دقیق‌تر است؛ کاری که با یک کالیبراتور فشار دستی مثل فلوک 718 در محل نصب و در چند دقیقه انجام می‌شود.

منطق کالیبراسیون در یک پاراگراف

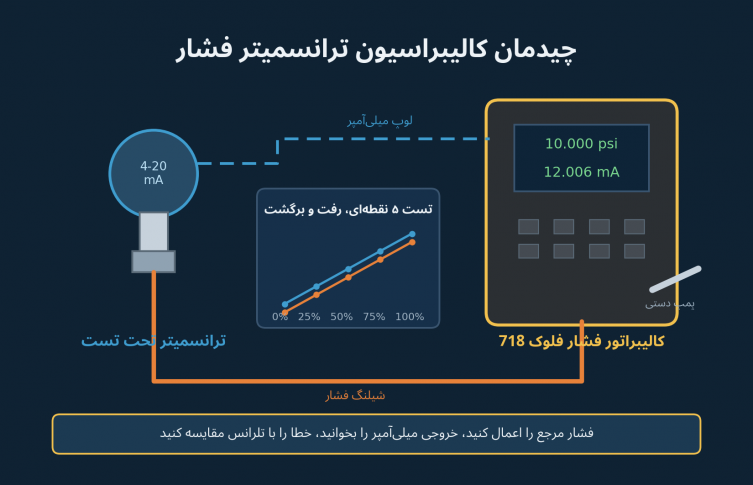

یک فشار مرجعِ معلوم به ترانسمیتر اعمال می‌کنید، خروجی 4-20mA آن را می‌خوانید و با مقدار مورد انتظار مقایسه می‌کنید. مقدار مورد انتظار هم ساده است: mA = 4 + 16 × (فشار ÷ اسپن). مثلاً روی رنج ۰ تا ۲۰ psi، در فشار ۱۰ psi باید دقیقاً 12mA ببینید. اختلاف این دو عدد، خطای ترانسمیتر است که با تلرانس مجاز لوپ مقایسه می‌شود.

چرا فلوک 718 این کار را ساده می‌کند

نکتهٔ کلیدی 718 این است که هر دو طرف معادله را خودش می‌خواند: پمپ دستی داخلی فشار می‌سازد، سنسور مرجع داخلی همان فشار را با دقت بالا نشان می‌دهد و ترمینال‌های میلی‌آمپر، خروجی ترانسمیتر را هم‌زمان اندازه می‌گیرند — یعنی نه به پمپ جدا نیاز دارید و نه به مولتی‌متر جدا. سه مدل بر اساس رنج فشار:

• فلوک 718 مدل 1G — فشارهای بسیار کم (حدود ۷۰ میلی‌بار)، مناسب درفت‌گیج و کاربردهای HVAC و لول هیدرواستاتیک کم‌عمق.
• فلوک 718 مدل 30G — تا حدود ۲ بار؛ پرکاربردترین مدل برای لوپ‌های فرایندی معمول.
• فلوک 718 مدل 300G — تا حدود ۲۰ بار برای رنج‌های بالاتر.

برای تست بقیهٔ لوپ (کارت PLC، نشانگر، رکوردر) هم کالیبراتور لوپ فلوک 715 سیگنال میلی‌آمپر و ولت تزریق می‌کند، و یک مولتی‌متر فلوک 77 IV همیشه کنار دست تکنسین ابزار دقیق جا دارد.

روال درست تست: پنج نقطه، رفت و برگشت

1. وضعیت اولیه (As-Found) را ثبت کنید: قبل از هر تنظیمی، خطای فعلی را مستند کنید — همین رکورد است که نشان می‌دهد دستگاه در دورهٔ گذشته قابل اعتماد بوده یا نه.
2. پنج نقطه بالا بروید و پنج نقطه پایین بیایید: ۰، ۲۵، ۵۰، ۷۵ و ۱۰۰ درصد اسپن. مسیر برگشت را حذف نکنید؛ هیسترزیس فقط در برگشت خودش را نشان می‌دهد.
3. اگر خطا از تلرانس بیشتر بود، تنظیم کنید: ابتدا زیرو تریم (به‌خصوص بعد از نصب، برای اثر وضعیت نصب)، بعد در صورت نیاز تریم کامل رنج.
4. وضعیت نهایی (As-Left) را ثبت کنید و برچسب تاریخ کالیبراسیون بزنید.

دو قاعدهٔ کوچک اما مهم

• مرجع باید به‌قدر کافی دقیق‌تر باشد: قاعدهٔ متداول، نسبت دقت حداقل ۴ به ۱ بین مرجع و دستگاه تحت تست است؛ با مرجع هم‌دقتِ خود ترانسمیتر، عملاً چیزی را تأیید نکرده‌اید.
• دورهٔ کالیبراسیون تابع اهمیت لوپ است: برای اغلب لوپ‌ها سالانه معمول است؛ لوپ‌های حساس یا دارای سابقهٔ دریفت، کوتاه‌تر.

این روال برای ترانسمیترهای فشاری که از ما تهیه کرده‌اید — از ویکا A10 و ویکا S10 تا روزمونت 3051S — یکسان است. برای انتخاب مدل کالیبراتور متناسب با رنج‌های کاری‌تان با ما تماس بگیرید: 021-88850346 و 021-88658508.
