فلومتر اینزرشن و نصب Hot-Tap: اندازهگیری بدون قطع خط
فرض کنید باید دبی یک خط آب ۲۴ اینچ را اندازه بگیرید. فلومتر اینلاین در این سایز هم گران است و هم نصبش یعنی برش لوله، جوشکاری فلنج و توقف چندروزهٔ خط. اینجاست که فلومتر اینزرشن منطق اقتصادی پیدا میکند: یک میلهٔ باریک که از سوراخی کوچک وارد لوله میشود و سرعت سیال را در همان نقطه میخواند.
تفاوت بنیادی با فلومتر اینلاین
فلومتر اینلاین کل مقطع لوله را میبیند و مستقیماً دبی کل را میدهد. فلومتر اینزرشن اما سرعت را فقط در یک نقطه اندازه میگیرد و دبی کل را از روی آن محاسبه میکند. این تفاوت، همهٔ نکات نصب را توضیح میدهد.

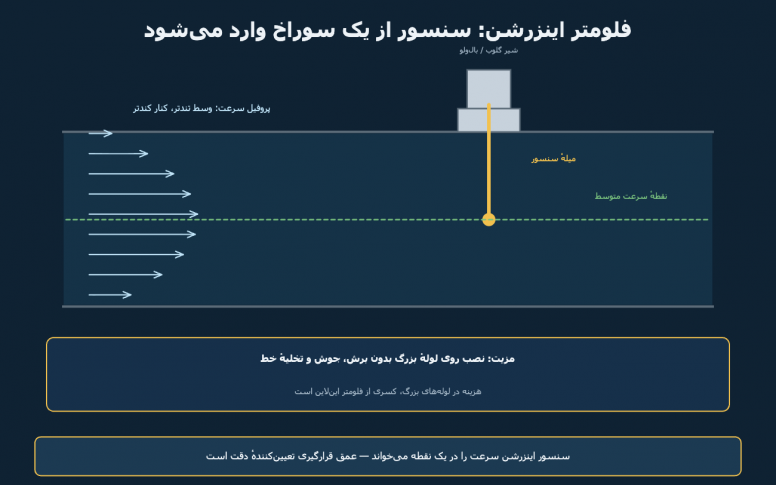

چرا؟ چون سرعت سیال در مقطع لوله یکنواخت نیست: در مرکز بیشترین و کنار دیواره تقریباً صفر است. برای اینکه محاسبه درست باشد، نوک سنسور باید در نقطهای قرار بگیرد که سرعتش نمایندهٔ میانگین مقطع باشد — عمقی که سازنده بر اساس قطر لوله محاسبه و اعلام میکند. چند سانتیمتر خطا در عمق قرارگیری، مستقیماً به خطای درصدی در دبی تبدیل میشود.
Hot-Tap: نصب و سرویس بدون توقف خط
مدلهای Hot-Tap با یک شیر ایزوله (بالولو یا گلوبولو) عرضه میشوند. روال کار: شیر روی لوله نصب و از طریق آن سوراخکاری انجام میشود، سپس سنسور از داخل همان شیر وارد میشود. برای سرویس یا تمیزکاری، سنسور بیرون کشیده و شیر بسته میشود — بدون تخلیه یا توقف فرایند. برای خطوطی که نمیتوانند بخوابند، این مزیت گاهی از خود اندازهگیری مهمتر است.
گزینههای موجود
- فلومتر مغناطیسی اینزرشن کوبولد PIT-S — برای مایعات رسانا در لولههای بزرگ.
- کوبولد PITe — نسخهٔ اقتصادیتر با همان منطق اینزرشن.
- برای لولههای کوچکتر که اینلاین صرفه دارد: فلومتر مغناطیسی تمامفلزی کوبولد MIM.
- در خانوادهٔ اختلاف فشار هم لولهٔ پیتوت ANU با همین منطق اینزرشن کار میکند.
پنج قاعده برای دقت قابل قبول
- لولهٔ مستقیم بیشتری لازم است: چون به پروفیل جریان وابسته است، معمولاً حدود ۱۰ تا ۲۰ برابر قطر لوله قبل از نقطهٔ نصب و ۵ برابر بعد از آن.
- عمق قرارگیری را دقیقاً طبق جدول سازنده تنظیم کنید و علامت روی میله را جدی بگیرید.
- جهت سنسور را با جریان تراز کنید: علامت جهت روی سرِ پروب باید دقیقاً موازی محور لوله باشد.
- روی مسیر افقی، از بالای دقیق و پایین دقیق پرهیز کنید — حباب هوا در بالا و رسوب در پایین جمع میشود؛ نصب در زاویهٔ کناری مطمئنتر است.
- لوله باید کاملاً پر باشد؛ در لولهٔ نیمهپر، عدد بیمعنی است.
دقت اینزرشن ذاتاً کمی پایینتر از اینلاین است — برای پایش مصرف و ترازنامهٔ آب عالی است، اما برای اندازهگیری تحویل و فروش، سراغ فلومتر مغناطیسی اینلاین یا کوریولیس بروید.
برای انتخاب، قطر و جنس لوله، نوع سیال و رنج دبی را بفرستید: 021-88850346 و 021-88658508.
