اندازهگیری دبی هیدروژن و گازهای سبک: چرا فلومتر جرمی کوریولیس؟
هیدروژن سبکترین عنصر جدول تناوبی است و همین یک ویژگی، تمام قواعد اندازهگیری دبی را عوض میکند. چگالی هیدروژن در شرایط عادی حدود یکچهاردهم هواست؛ بنابراین یک متر مکعب هیدروژن، جرم بسیار کمی دارد و اندازهگیری «حجمی» عملاً بیمعنا میشود. در پالایشگاه، واحدهای هیدروژناسیون، خنککاری ژنراتور، و امروز در پروژههای هیدروژن سبز و ایستگاههای سوختگیری، آنچه واقعاً خرید و فروش و تراز میشود جرم است، نه حجم.
چرا حجم برای هیدروژن گمراهکننده است؟
حجم گاز با فشار و دما تغییر میکند. اگر فشار خط از ۱۰ بار به ۸ بار برسد، فلومتر حجمی عدد بزرگتری نشان میدهد در حالی که مولکول بیشتری عبور نکرده است. برای همین در گازها یا باید فلومتری انتخاب کرد که ذاتاً جرمی باشد، یا فشار و دما را جداگانه اندازه گرفت و جبرانسازی کرد. این موضوع را بهطور کلی در اندازهگیری دبی هوای فشرده و گازها توضیح دادهایم؛ در هیدروژن بهدلیل چگالی بسیار کم، حساسیت مسئله چند برابر است.

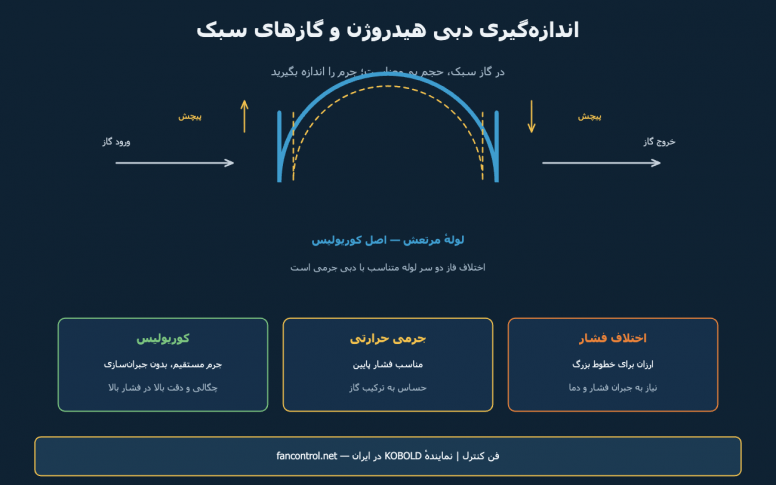

کوریولیس: جرم را مستقیم میسنجد
در فلومتر کوریولیس، لولهٔ اندازهگیری با فرکانس طبیعی خود مرتعش میشود. وقتی سیال از آن عبور میکند، نیروی کوریولیس باعث یک پیچش کوچک در لوله میشود و اختلاف فاز بین دو سر لوله، مستقیماً با دبی جرمی متناسب است. مزایای این روش برای هیدروژن:
- خروجی مستقیم جرمی (کیلوگرم بر ساعت) بدون نیاز به هیچ جبرانسازی خارجی.
- مستقل از پروفیل جریان؛ نیاز به طول مستقیم لولهٔ زیاد ندارد — مزیت بزرگ در اسکیدهای فشرده.
- اندازهگیری همزمان چگالی و دما که برای تشخیص ترکیب و کنترل فرایند مفید است.
- دقت بالا که برای تحویل و تراز جرمی (Custody Transfer) اهمیت دارد.
مدلهای ویژهٔ گازهای سبک مانند فلومتر جرمی کوریولیس هیدروژن کوبولد برای همین شرایط طراحی شدهاند. خانوادهٔ عمومیتر کوریولیس مانند فلومتر جرمی کوریولیس دولوله کوبولد و فلومتر جرمی کوریولیس کوبولد TMU هم برای مایعات و گازهای فرایندی استفاده میشوند. اصول کلی این خانواده را در فلومتر جرمی کوریولیس چیست؟ نوشتهایم.
یک محدودیت مهم
دقت کوریولیس روی گاز به چگالی سیال وابسته است. در فشار پایین، چگالی هیدروژن آنقدر کم است که سیگنال پیچش ضعیف میشود. قاعدهٔ عملی: هرچه فشار کاری بالاتر، عملکرد کوریولیس روی هیدروژن بهتر. در سیستمهای فشار قوی مانند ایستگاه سوختگیری، این روش انتخاب طبیعی است؛ در خطوط کمفشار باید سراغ گزینههای دیگر رفت.
گزینههای جایگزین
- فلومتر جرمی حرارتی: در فشار پایین و دبی کم خوب کار میکند و افت فشار ناچیزی دارد، اما خروجی آن به ظرفیت حرارتی گاز وابسته است؛ یعنی اگر ترکیب گاز تغییر کند (مثلاً مخلوط هیدروژن و گاز طبیعی با درصد متغیر)، عدد جابهجا میشود. جزئیات در فلومتر جرمی حرارتی.
- اختلاف فشار: برای خطوط بزرگ اقتصادی است اما رنجپذیری محدود و افت فشار دائمی دارد و به جبرانسازی فشار و دما نیاز دارد. به اندازهگیری دبی با اختلاف فشار مراجعه کنید.
- اولتراسونیک: در هیدروژن بهدلیل سرعت صوت بسیار بالا و چگالی کم، انتخاب سنسور و طراحی مسیر باید تخصصی انجام شود. مقایسهٔ کلی در فلومتر اولتراسونیک.
ایمنی و انتخاب جنس: بخشی که نباید ساده گرفت
- محدودهٔ اشتعال بسیار گسترده: هیدروژن در غلظتهای خیلی متنوعی در هوا قابل اشتعال است و انرژی جرقهٔ لازم برای آن بسیار کم است. بنابراین کل مسیر باید بر اساس ناحیهٔ طبقهبندیشده انتخاب شود؛ به تجهیزات ضدانفجار: Zone، Ex d و Ex i مراجعه کنید.
- نشتی: مولکول هیدروژن کوچک است و از اتصالاتی عبور میکند که برای گازهای دیگر آببند بودند. کیفیت اتصال و گسکت اهمیت ویژه دارد؛ راهنمای انتخاب اتصال را در این مقاله ببینید.
- تردی هیدروژنی: نفوذ هیدروژن در برخی فولادها، بهویژه در فشار و دمای بالا، باعث ترد شدن و ترکخوردگی میشود. انتخاب جنس قسمتهای مرطوب باید با این معیار انجام شود، نه فقط با مقاومت به خوردگی. به راهنمای انتخاب جنس مراجعه کنید.
- تهویه و آشکارساز نشتی: هیدروژن سبکتر از هواست و در سقف تجمع میکند؛ محل نصب آشکارساز باید بالا باشد.
هنگام استعلام چه اطلاعاتی لازم است؟
پارامتر چرا مهم است ترکیب گاز و درصد خلوص تعیین چگالی و انتخاب روش فشار و دمای کاری عملکرد کوریولیس روی گاز به چگالی وابسته است دبی حداقل و حداکثر انتخاب سایز و رنجپذیری افت فشار مجاز محدودیت اقتصادی و فرایندی ناحیه انفجاری و گواهی کد Ex و نوع حفاظت نوع اتصال و جنس آببندی و مقاومت به تردی برای انتخاب فلومتر مناسب هیدروژن و گازهای سبک، مشخصات خط خود را برای کارشناسان فن کنترل بفرستید تا مدل و کد سفارش دقیق پیشنهاد شود.
هیدروژن سبکترین عنصر جدول تناوبی است و همین یک ویژگی، تمام قواعد اندازهگیری دبی را عوض میکند. چگالی هیدروژن در شرایط عادی حدود یکچهاردهم هواست؛ بنابراین یک متر مکعب هیدروژن، جرم بسیار کمی دارد و اندازهگیری «حجمی» عملاً بیمعنا میشود. در پالایشگاه، واحدهای هیدروژناسیون، خنککاری ژنراتور، و امروز در پروژههای هیدروژن سبز و ایستگاههای سوختگیری، آنچه واقعاً خرید و فروش و تراز میشود جرم است، نه حجم.
چرا حجم برای هیدروژن گمراهکننده است؟
حجم گاز با فشار و دما تغییر میکند. اگر فشار خط از ۱۰ بار به ۸ بار برسد، فلومتر حجمی عدد بزرگتری نشان میدهد در حالی که مولکول بیشتری عبور نکرده است. برای همین در گازها یا باید فلومتری انتخاب کرد که ذاتاً جرمی باشد، یا فشار و دما را جداگانه اندازه گرفت و جبرانسازی کرد. این موضوع را بهطور کلی در اندازهگیری دبی هوای فشرده و گازها توضیح دادهایم؛ در هیدروژن بهدلیل چگالی بسیار کم، حساسیت مسئله چند برابر است.
کوریولیس: جرم را مستقیم میسنجد
در فلومتر کوریولیس، لولهٔ اندازهگیری با فرکانس طبیعی خود مرتعش میشود. وقتی سیال از آن عبور میکند، نیروی کوریولیس باعث یک پیچش کوچک در لوله میشود و اختلاف فاز بین دو سر لوله، مستقیماً با دبی جرمی متناسب است. مزایای این روش برای هیدروژن:
- خروجی مستقیم جرمی (کیلوگرم بر ساعت) بدون نیاز به هیچ جبرانسازی خارجی.
- مستقل از پروفیل جریان؛ نیاز به طول مستقیم لولهٔ زیاد ندارد — مزیت بزرگ در اسکیدهای فشرده.
- اندازهگیری همزمان چگالی و دما که برای تشخیص ترکیب و کنترل فرایند مفید است.
- دقت بالا که برای تحویل و تراز جرمی (Custody Transfer) اهمیت دارد.
مدلهای ویژهٔ گازهای سبک مانند فلومتر جرمی کوریولیس هیدروژن کوبولد برای همین شرایط طراحی شدهاند. خانوادهٔ عمومیتر کوریولیس مانند فلومتر جرمی کوریولیس دولوله کوبولد و فلومتر جرمی کوریولیس کوبولد TMU هم برای مایعات و گازهای فرایندی استفاده میشوند. اصول کلی این خانواده را در فلومتر جرمی کوریولیس چیست؟ نوشتهایم.
یک محدودیت مهم
دقت کوریولیس روی گاز به چگالی سیال وابسته است. در فشار پایین، چگالی هیدروژن آنقدر کم است که سیگنال پیچش ضعیف میشود. قاعدهٔ عملی: هرچه فشار کاری بالاتر، عملکرد کوریولیس روی هیدروژن بهتر. در سیستمهای فشار قوی مانند ایستگاه سوختگیری، این روش انتخاب طبیعی است؛ در خطوط کمفشار باید سراغ گزینههای دیگر رفت.
گزینههای جایگزین
- فلومتر جرمی حرارتی: در فشار پایین و دبی کم خوب کار میکند و افت فشار ناچیزی دارد، اما خروجی آن به ظرفیت حرارتی گاز وابسته است؛ یعنی اگر ترکیب گاز تغییر کند (مثلاً مخلوط هیدروژن و گاز طبیعی با درصد متغیر)، عدد جابهجا میشود. جزئیات در فلومتر جرمی حرارتی.
- اختلاف فشار: برای خطوط بزرگ اقتصادی است اما رنجپذیری محدود و افت فشار دائمی دارد و به جبرانسازی فشار و دما نیاز دارد. به اندازهگیری دبی با اختلاف فشار مراجعه کنید.
- اولتراسونیک: در هیدروژن بهدلیل سرعت صوت بسیار بالا و چگالی کم، انتخاب سنسور و طراحی مسیر باید تخصصی انجام شود. مقایسهٔ کلی در فلومتر اولتراسونیک.
ایمنی و انتخاب جنس: بخشی که نباید ساده گرفت
- محدودهٔ اشتعال بسیار گسترده: هیدروژن در غلظتهای خیلی متنوعی در هوا قابل اشتعال است و انرژی جرقهٔ لازم برای آن بسیار کم است. بنابراین کل مسیر باید بر اساس ناحیهٔ طبقهبندیشده انتخاب شود؛ به تجهیزات ضدانفجار: Zone، Ex d و Ex i مراجعه کنید.
- نشتی: مولکول هیدروژن کوچک است و از اتصالاتی عبور میکند که برای گازهای دیگر آببند بودند. کیفیت اتصال و گسکت اهمیت ویژه دارد؛ راهنمای انتخاب اتصال را در این مقاله ببینید.
- تردی هیدروژنی: نفوذ هیدروژن در برخی فولادها، بهویژه در فشار و دمای بالا، باعث ترد شدن و ترکخوردگی میشود. انتخاب جنس قسمتهای مرطوب باید با این معیار انجام شود، نه فقط با مقاومت به خوردگی. به راهنمای انتخاب جنس مراجعه کنید.
- تهویه و آشکارساز نشتی: هیدروژن سبکتر از هواست و در سقف تجمع میکند؛ محل نصب آشکارساز باید بالا باشد.
هنگام استعلام چه اطلاعاتی لازم است؟
| پارامتر | چرا مهم است |
|---|---|
| ترکیب گاز و درصد خلوص | تعیین چگالی و انتخاب روش |
| فشار و دمای کاری | عملکرد کوریولیس روی گاز به چگالی وابسته است |
| دبی حداقل و حداکثر | انتخاب سایز و رنجپذیری |
| افت فشار مجاز | محدودیت اقتصادی و فرایندی |
| ناحیه انفجاری و گواهی | کد Ex و نوع حفاظت |
| نوع اتصال و جنس | آببندی و مقاومت به تردی |
برای انتخاب فلومتر مناسب هیدروژن و گازهای سبک، مشخصات خط خود را برای کارشناسان فن کنترل بفرستید تا مدل و کد سفارش دقیق پیشنهاد شود.
