فلومتر چرخدندهای OVAL GEAR چیست؟
فلومتر چرخدندهای یا Oval Gear از خانوادهٔ فلومترهای جابهجایی مثبت (Positive Displacement) است. برخلاف فلومترهای سرعتی که سرعت سیال را میسنجند و بعد به دبی تبدیل میکنند، این نوع حجم را مستقیم پیمانه میکند — و همین باعث میشود دقیقترین گزینه برای سیالهای غلیظ باشد.
چطور کار میکند
داخل محفظه دو چرخدندهٔ بیضیشکل قرار دارد که با فشار سیال میچرخند. در هر دور چرخش، حجم مشخص و ثابتی از سیال بین دنده و دیوارهٔ محفظه گیر میافتد و به سمت خروجی منتقل میشود. پس تعداد دورها ضرب در آن حجم ثابت، دقیقاً برابر حجم عبوری است. یک سنسور مغناطیسی این چرخش را میشمارد و به پالس یا سیگنال آنالوگ تبدیل میکند.
چرا برای سیال غلیظ بهترین انتخاب است
در بیشتر فلومترها هرچه ویسکوزیته بالاتر برود دقت پایین میآید. در Oval Gear ماجرا برعکس است: سیال غلیظتر، نشتی داخلی بین دندهها و بدنه را کمتر میکند و دقت را بالا میبرد. به همین دلیل برای روغن، رزین، چسب، ملاس، شربت، پلیال و رنگ انتخاب استاندارد صنعت است.
مزیت دوم: به لولهٔ مستقیم قبل و بعد از خود نیازی ندارد. در فضاهای شلوغ که چند زانویی پشت سر هم است، این یعنی نصب بدون خطای اضافه.
کجا استفاده نکنید
- سیال حاوی ذرات جامد: دندهها قطعهٔ متحرک با لقی کم هستند؛ ذره باعث گیرکردن و سایش میشود. حتماً فیلتر (استرینر) قبل از فلومتر نصب کنید.
- آب و سیال بسیار رقیق با دقت بالا: نشتی داخلی زیاد میشود؛ در این حالت فلومتر مغناطیسی یا کوریولیس بهتر است.
- جایی که افت فشار مجاز نیست: این فلومتر ذاتاً افت فشار ایجاد میکند.
چه چیزهایی را هنگام سفارش مشخص کنید
- نوع سیال و ویسکوزیته در دمای کاری (نه دمای محیط)
- دبی حداقل و حداکثر — نسبت این دو (turndown) تعیینکنندهٔ سایز است
- فشار و دمای کاری
- جنس بدنه و دندهها: استیل ۳۱۶، آلومینیوم یا PPS بسته به سازگاری با سیال
- خروجی مورد نیاز: پالس، ۴ تا ۲۰ میلیآمپر، یا نمایشگر محلی با توتالایزر
- اتصال پروسس و گواهی ضدانفجار در صورت نیاز
محصولات مرتبط در فن کنترل
- فلومتر دندهای کوبولد DON-H — نسخهٔ فشار بالا برای مایعات کم و پرویسکوز
- فلومتر توربینی کوبولد DOT — جایگزین ارزانتر برای مایعات رقیق و تمیز
- فلومتر التراسونیک کوبولد DUC — بدون قطعهٔ متحرک و بدون افت فشار
- فلومتر جرمی کوریولیس میکروموشن CMF100M — وقتی به اندازهگیری جرمی و چگالی نیاز دارید
برای انتخاب سایز، ویسکوزیته و دبی کاریتان را برای ما بفرستید: 021-88850346 و 021-88658508.

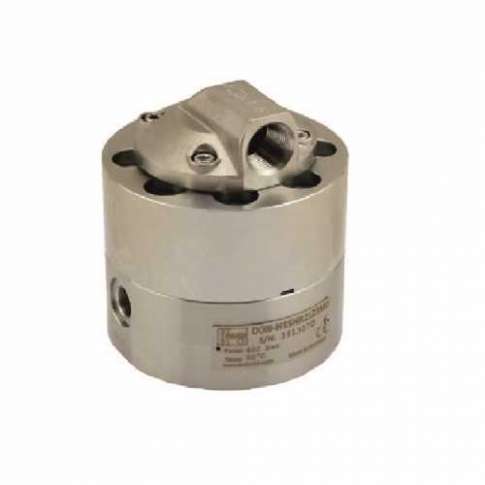

یکی دیگر از معجزات فضایی شرکت آلمانی Kobold برای مشتریان OEM.
فلومتر مدل DOE با بدنه تمام استیل ضدزنگ (استنلس استیل) و قابلیت محاسبه دما برای اندازه گیری میزان مصرف سوخت، دارای خروجی های متفاوت پالس می باشد که می تواند به طور مثال برای اندازه گیری فلوی پالسی خروجی از پمپ های پریستالتیک ( یا پمپ غلتکی) مورد استفاده قرار گیرد.
فلومتر DOE می تواند فلوی سیالات با ویسکوزیته های مختلف تا 1000 cP را با دقت 1٪ +/- اندازه گیری کند.
