اندازهگیری دبی در کانال باز: سرریز، فلوم پارشال و سنسور سطح
در تصفیهخانههای آب و فاضلاب، شبکههای آبیاری، خروجی پساب صنعتی و کانالهای انتقال، آب در لولهٔ پر جریان ندارد؛ در یک کانال باز با سطح آزاد حرکت میکند. اینجا فلومترهای معمولی کار نمیکنند و روش اندازهگیری کاملاً متفاوت است.
اصل کار: ارتفاع را بخوان، دبی را حساب کن

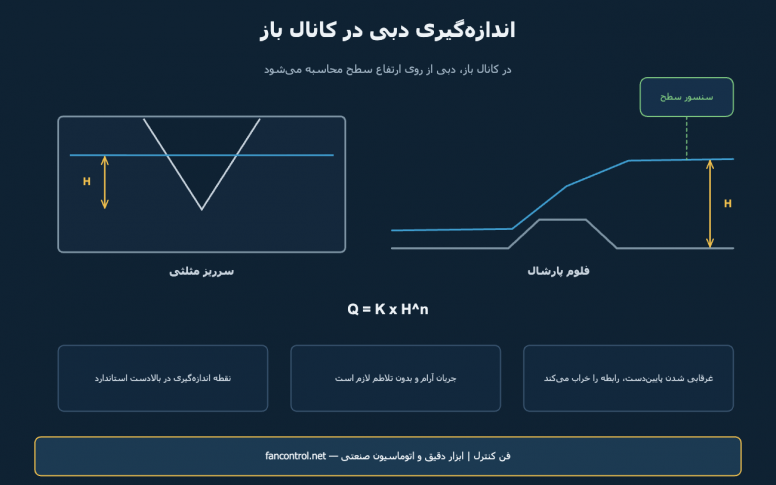

ایدهٔ اصلی ساده است: یک سازهٔ اندازهگیری استاندارد (سرریز یا فلوم) در مسیر جریان قرار میدهیم که هندسهٔ آن دقیقاً مشخص است. در چنین سازهای، بین ارتفاع آب در یک نقطهٔ معین و دبی عبوری یک رابطهٔ ریاضی ثابت برقرار است:
Q = K × Hn
که H ارتفاع آب نسبت به نقطهٔ مرجع سازه است و K و n به نوع و ابعاد سازه بستگی دارند. بنابراین کاری که سنسور انجام میدهد فقط اندازهگیری سطح است؛ تبدیل به دبی را ترانسمیتر یا PLC با منحنی سازه انجام میدهد.
سرریزها
- سرریز مثلثی (V-Notch): برای دبیهای کم بهترین دقت را دارد، چون تغییر کوچک دبی، تغییر محسوسی در ارتفاع میدهد. زاویهٔ ۹۰ درجه رایجترین است.
- سرریز مستطیلی: برای دبیهای متوسط تا زیاد؛ ساخت سادهتر اما در دبی کم دقت پایینتر.
- سرریز ذوزنقهای (سیپولتی): حالت میانی با رابطهٔ سادهتر.
ضعف مشترک سرریزها: پشت آنها رسوب و مواد معلق تهنشین میشود و بهمرور رابطهٔ ارتفاع و دبی را به هم میزند؛ پس در فاضلاب خام باید مرتب تمیز شوند.
فلومها
فلوم یک تنگشدگی کنترلشده در کانال است. آب با عبور از گلوگاه شتاب میگیرد و رابطهٔ ارتفاع و دبی برقرار میشود. مهمترین مزیت فلوم نسبت به سرریز، خودشوینده بودن و افت ارتفاع کمتر است — دقیقاً به همین دلیل در فاضلاب و پساب صنعتی ترجیح داده میشود.
- پارشال: رایجترین نوع، با ابعاد استاندارد و جداول شناختهشده.
- پالمر-بولس: برای نصب داخل کانالهای موجود مناسب است.
- فلوم گلوگاهدار مستطیلی: در کانالهای بتنی بزرگ کاربرد دارد.
سنسور سطح را چطور انتخاب کنیم؟
- اولتراسونیک: متداولترین گزینه؛ بدون تماس، اقتصادی و با جبرانسازی دما. محدودیتها: کف روی سطح، بخار، باد شدید و تغییرات سریع دمای هوا. نمونهها سطحسنج اولتراسونیک کوبولد NUS و لول ترانسمیتر اولتراسونیک زیمنس. جزئیات نصب و خطاها در مقالهٔ سطحسنج اولتراسونیک.
- رادار: گرانتر اما مصون از باد، بخار و دما. برای کانالهای روباز با شرایط جوی متغیر انتخاب مطمئنتری است؛ به مقالهٔ رادار سطحسنج مراجعه کنید. نمونه لول ترانسمیتر راداری وگا VEGAPULS.
- هیدرواستاتیک یا حبابساز: وقتی کف و بخار زیاد است و اندازهگیری بدون تماس جواب نمیدهد؛ اصول آن در مقالهٔ اندازهگیری سطح با اختلاف فشار آمده است.
نکات نصب که نتیجه را تعیین میکند
- نقطهٔ اندازهگیری: ارتفاع باید در نقطهٔ استاندارد بالادست سازه خوانده شود، نه هرجای کانال. برای سرریز معمولاً فاصلهای در حدود سه تا چهار برابر حداکثر ارتفاع، در بالادست تیغه.
- جریان آرام: بالادست باید مستقیم و بدون تلاطم و گرداب باشد. زانویی، پله یا ورودی پمپ نزدیک سازه، اندازهگیری را بیاعتبار میکند.
- غرقابی نشدن (Submergence): اگر سطح آب پاییندست بالا بیاید و گلوگاه را غرق کند، رابطهٔ ارتفاع و دبی دیگر برقرار نیست. این رایجترین علت خطای مزمن در فلومهاست.
- تراز و مرجع صفر: سازه باید کاملاً تراز نصب شود و صفر سنسور دقیقاً روی نقطهٔ مرجع سازه تنظیم شود.
- محدودهٔ مرده سنسور: سنسور اولتراسونیک نباید خیلی نزدیک به حداکثر سطح نصب شود؛ فاصلهٔ کور را رعایت کنید.
مقایسه با اندازهگیری در لولهٔ پر
اگر امکان دارد جریان را به یک لولهٔ پر منتقل کنید، اندازهگیری بسیار سادهتر و دقیقتر میشود. در آن حالت فلومتر مغناطیسی برای فاضلاب و آب رسانا بهترین گزینه است و فلومتر اولتراسونیک کلمپآن برای نصب بدون قطع خط. کانال باز وقتی انتخاب میشود که تغییر مسیر ممکن یا اقتصادی نباشد.
جدول انتخاب سریع
شرایط پیشنهاد دبی کم و آب نسبتاً تمیز سرریز مثلثی + اولتراسونیک فاضلاب خام با مواد معلق فلوم پارشال + اولتراسونیک یا رادار کانال روباز با باد و آفتاب رادار کف و بخار زیاد هیدرواستاتیک یا حبابساز امکان انتقال به لوله پر فلومتر مغناطیسی برای انتخاب سازه و سنسور مناسب کانال خود، ابعاد کانال، محدودهٔ دبی و نوع سیال را برای کارشناسان فن کنترل بفرستید.
در تصفیهخانههای آب و فاضلاب، شبکههای آبیاری، خروجی پساب صنعتی و کانالهای انتقال، آب در لولهٔ پر جریان ندارد؛ در یک کانال باز با سطح آزاد حرکت میکند. اینجا فلومترهای معمولی کار نمیکنند و روش اندازهگیری کاملاً متفاوت است.
اصل کار: ارتفاع را بخوان، دبی را حساب کن
ایدهٔ اصلی ساده است: یک سازهٔ اندازهگیری استاندارد (سرریز یا فلوم) در مسیر جریان قرار میدهیم که هندسهٔ آن دقیقاً مشخص است. در چنین سازهای، بین ارتفاع آب در یک نقطهٔ معین و دبی عبوری یک رابطهٔ ریاضی ثابت برقرار است:
Q = K × Hn
که H ارتفاع آب نسبت به نقطهٔ مرجع سازه است و K و n به نوع و ابعاد سازه بستگی دارند. بنابراین کاری که سنسور انجام میدهد فقط اندازهگیری سطح است؛ تبدیل به دبی را ترانسمیتر یا PLC با منحنی سازه انجام میدهد.
سرریزها
- سرریز مثلثی (V-Notch): برای دبیهای کم بهترین دقت را دارد، چون تغییر کوچک دبی، تغییر محسوسی در ارتفاع میدهد. زاویهٔ ۹۰ درجه رایجترین است.
- سرریز مستطیلی: برای دبیهای متوسط تا زیاد؛ ساخت سادهتر اما در دبی کم دقت پایینتر.
- سرریز ذوزنقهای (سیپولتی): حالت میانی با رابطهٔ سادهتر.
ضعف مشترک سرریزها: پشت آنها رسوب و مواد معلق تهنشین میشود و بهمرور رابطهٔ ارتفاع و دبی را به هم میزند؛ پس در فاضلاب خام باید مرتب تمیز شوند.
فلومها
فلوم یک تنگشدگی کنترلشده در کانال است. آب با عبور از گلوگاه شتاب میگیرد و رابطهٔ ارتفاع و دبی برقرار میشود. مهمترین مزیت فلوم نسبت به سرریز، خودشوینده بودن و افت ارتفاع کمتر است — دقیقاً به همین دلیل در فاضلاب و پساب صنعتی ترجیح داده میشود.
- پارشال: رایجترین نوع، با ابعاد استاندارد و جداول شناختهشده.
- پالمر-بولس: برای نصب داخل کانالهای موجود مناسب است.
- فلوم گلوگاهدار مستطیلی: در کانالهای بتنی بزرگ کاربرد دارد.
سنسور سطح را چطور انتخاب کنیم؟
- اولتراسونیک: متداولترین گزینه؛ بدون تماس، اقتصادی و با جبرانسازی دما. محدودیتها: کف روی سطح، بخار، باد شدید و تغییرات سریع دمای هوا. نمونهها سطحسنج اولتراسونیک کوبولد NUS و لول ترانسمیتر اولتراسونیک زیمنس. جزئیات نصب و خطاها در مقالهٔ سطحسنج اولتراسونیک.
- رادار: گرانتر اما مصون از باد، بخار و دما. برای کانالهای روباز با شرایط جوی متغیر انتخاب مطمئنتری است؛ به مقالهٔ رادار سطحسنج مراجعه کنید. نمونه لول ترانسمیتر راداری وگا VEGAPULS.
- هیدرواستاتیک یا حبابساز: وقتی کف و بخار زیاد است و اندازهگیری بدون تماس جواب نمیدهد؛ اصول آن در مقالهٔ اندازهگیری سطح با اختلاف فشار آمده است.
نکات نصب که نتیجه را تعیین میکند
- نقطهٔ اندازهگیری: ارتفاع باید در نقطهٔ استاندارد بالادست سازه خوانده شود، نه هرجای کانال. برای سرریز معمولاً فاصلهای در حدود سه تا چهار برابر حداکثر ارتفاع، در بالادست تیغه.
- جریان آرام: بالادست باید مستقیم و بدون تلاطم و گرداب باشد. زانویی، پله یا ورودی پمپ نزدیک سازه، اندازهگیری را بیاعتبار میکند.
- غرقابی نشدن (Submergence): اگر سطح آب پاییندست بالا بیاید و گلوگاه را غرق کند، رابطهٔ ارتفاع و دبی دیگر برقرار نیست. این رایجترین علت خطای مزمن در فلومهاست.
- تراز و مرجع صفر: سازه باید کاملاً تراز نصب شود و صفر سنسور دقیقاً روی نقطهٔ مرجع سازه تنظیم شود.
- محدودهٔ مرده سنسور: سنسور اولتراسونیک نباید خیلی نزدیک به حداکثر سطح نصب شود؛ فاصلهٔ کور را رعایت کنید.
مقایسه با اندازهگیری در لولهٔ پر
اگر امکان دارد جریان را به یک لولهٔ پر منتقل کنید، اندازهگیری بسیار سادهتر و دقیقتر میشود. در آن حالت فلومتر مغناطیسی برای فاضلاب و آب رسانا بهترین گزینه است و فلومتر اولتراسونیک کلمپآن برای نصب بدون قطع خط. کانال باز وقتی انتخاب میشود که تغییر مسیر ممکن یا اقتصادی نباشد.
جدول انتخاب سریع
| شرایط | پیشنهاد |
|---|---|
| دبی کم و آب نسبتاً تمیز | سرریز مثلثی + اولتراسونیک |
| فاضلاب خام با مواد معلق | فلوم پارشال + اولتراسونیک یا رادار |
| کانال روباز با باد و آفتاب | رادار |
| کف و بخار زیاد | هیدرواستاتیک یا حبابساز |
| امکان انتقال به لوله پر | فلومتر مغناطیسی |
برای انتخاب سازه و سنسور مناسب کانال خود، ابعاد کانال، محدودهٔ دبی و نوع سیال را برای کارشناسان فن کنترل بفرستید.
