سیمکشی حلقه ۴ تا ۲۰ میلیآمپر: تغذیه ۲۴ ولت، ارت، شیلد و حذف نویز
یک حلقهٔ ۴ تا ۲۰ میلیآمپر روی کاغذ ساده است: دو سیم، یک منبع تغذیه و یک مقاومت. اما بخش بزرگی از تماسهای «عدد نوسان دارد» یا «ترانسمیتر کار نمیکند» به سه چیز برمیگردد: بار حلقه، ارت و شیلد. این مقاله همان سه مورد را عملی توضیح میدهد.
چرا جریان و نه ولتاژ؟
در یک مدار سری، جریان در تمام نقاط برابر است؛ پس افت ولتاژ روی کابل، عدد را تغییر نمیدهد. سیگنال ولتاژی (۰ تا ۱۰ ولت) در ۵ متر مشکلی ندارد اما در ۵۰ متر و کنار کابل موتور، بهسرعت آلوده میشود. مزیت دوم شروع از ۴ میلیآمپر است: صفر «زنده» یعنی اگر جریان صفر شد، میدانید سیم قطع شده و نه اینکه فرایند صفر است. مبانی این سیگنال و پروتکل دیجیتال روی آن را در سیگنال ۴ تا ۲۰ میلیآمپر و پروتکل HART توضیح دادهایم.
دو سیمه، سه سیمه، چهار سیمه
- دو سیمه (Loop Powered): تغذیه و سیگنال از یک زوج سیم. سادهترین و رایجترین حالت. ترانسمیتر برای کار کردن به حداقل ولتاژ (معمولاً ۱۰ تا ۱۲ ولت) روی ترمینال خودش نیاز دارد.
- سه سیمه: تغذیه جدا و سیگنال با یک سیم مشترک منفی. در سنسورهای ماشینآلات رایج است.
- چهار سیمه: تغذیه و خروجی کاملاً مجزا. برای دستگاههای پرمصرف مانند آنالایزرها و برخی فلومترهای مغناطیسی لازم است.
بار حلقه را حساب کنید، نه حدس بزنید
ولتاژ منبع باید همزمان نیاز ترانسمیتر و افت روی همهٔ مقاومتهای مسیر را تأمین کند:
Rmax = (Vمنبع − Vحداقل ترانسمیتر) ÷ 0.02
مثال: منبع ۲۴ ولت و ترانسمیتری که حداقل ۱۲ ولت میخواهد. حداکثر مقاومت مجاز کل حلقه برابر است با (۲۴ − ۱۲) ÷ ۰٫۰۲ یعنی ۶۰۰ اهم. حالا از این ۶۰۰ اهم کم کنید: ۲۵۰ اهم مقاومت ورودی PLC، مقاومت نمایشگر یا رکوردر سری، مقاومت کابل (رفت و برگشت) و افت روی بریرهای ایمنی. اگر جمع از حد عبور کند، ترانسمیتر در دبی بالا (۲۰ میلیآمپر) اشباع میشود؛ نشانهٔ کلاسیکش این است که عدد تا میانهٔ رنج درست است و در بالای رنج «میخوابد».
منبع تغذیه ۲۴ ولت را دستکم نگیرید
سه نکته: اول، حاشیهٔ توان — مجموع مصرف را حساب کنید و دستکم ۳۰ درصد ظرفیت اضافه بگیرید تا منبع در دمای تابستان تابلو داغ نکند. دوم، ریپل و رگولاسیون — ریپل بالا مستقیماً روی عدد آنالوگ مینشیند. سوم، تفکیک — تغذیهٔ ابزار دقیق را از تغذیهٔ رلهها، شیربرقیها و بوق و چراغ جدا کنید، چون جریان هجومی کویل، ولتاژ را لحظهای میاندازد. برای تابلوهای ابزار دقیق منبع تغذیه سوئیچینگ صنعتی ۲۴ ولت گزینهٔ متداولی است. اگر شیربرقی هم روی همان تابلو دارید، ملاحظات آن را در مقالهٔ شیر برقی (سلنوئید ولو) ببینید.

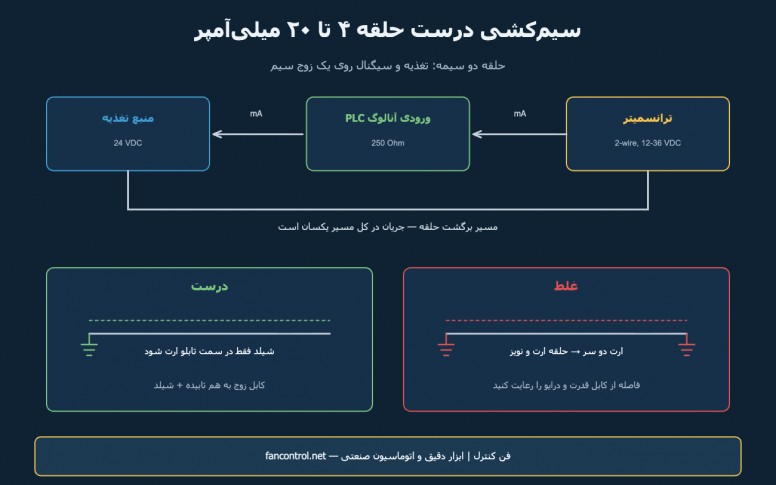

ارت و شیلد: قانون یک سر
کابل ابزار دقیق باید زوج به هم تابیده و شیلددار باشد. شیلد را فقط در یک سر — معمولاً سمت تابلو کنترل — به ارت وصل کنید. اگر هر دو سر ارت شوند، اختلاف پتانسیل بین دو نقطهٔ ارت باعث عبور جریان از شیلد میشود؛ همان چیزی که به آن «حلقهٔ ارت» میگویند و روی سیگنال مینشیند. نکات بعدی:
- کابل سیگنال را در سینی جدا از کابل قدرت بکشید؛ فاصلهٔ عملی دستکم ۲۰ تا ۳۰ سانتیمتر و در تقاطعها زاویهٔ ۹۰ درجه.
- از کنار درایو و اینورتر عبور ندهید. کابل خروجی درایو یکی از بدترین منابع نویز در کارخانه است.
- شیلد را به ترمینال ارت تمیز تابلو وصل کنید، نه به بدنهٔ رنگشده.
- سیم شیلد رهاشده را عایق کنید تا به بدنه نخورد و ارت ناخواسته ایجاد نکند.
- در مسیرهای طولانی یا بین دو تابلو با ارت مجزا، از ایزولاتور سیگنال استفاده کنید.
عیبیابی سریع با یک مولتیمتر
مشاهده علت محتمل ۰ میلیآمپر قطعی سیم، فیوز یا نبود تغذیه حدود ۳٫۶ یا ۲۱ میلیآمپر ثابت آلارم داخلی دستگاه؛ خطای سنسور یا خارج از رنج عدد تا وسط رنج درست، در بالا اشباع بار حلقه بیش از حد مجاز نوسان با روشن شدن موتور یا درایو نویز؛ مسیر کابل و شیلد را بررسی کنید عدد ثابت اما اشتباه تنظیم رنج یا کالیبراسیون برای تست، حلقه را باز کنید و مولتیمتر را در حالت میلیآمپر سری قرار دهید، یا از کالیبراتور لوپ استفاده کنید تا هم بخوانید و هم جریان تزریق کنید. ابزارهای لازم را در کیف ابزار تکنسین ابزار دقیق و روش صحهگذاری را در کالیبراسیون ترانسمیتر فشار با فلوک 718 آوردهایم. اگر ناحیه طبقهبندیشدهٔ انفجاری دارید، محدودیتهای انرژی حلقه در تجهیزات ضدانفجار: Zone، Ex d و Ex i توضیح داده شده است.
در انتخاب ترانسمیتر، منبع تغذیه و ملحقات حلقه، کارشناسان فن کنترل در کنار شما هستند.
