سنسور فشار سرامیکی یا فلزی؟ و کجا سیل دیافراگمی لازم است
وقتی دو ترانسمیتر فشار با رنج و دقت یکسان قیمتهای خیلی متفاوتی دارند، تفاوت معمولاً در جایی است که دیده نمیشود: قسمت در تماس با سیال. انتخاب بین المان سرامیکی، المان فلزی و سیل دیافراگمی، بیش از عدد دقت روی عمر دستگاه در فرایند شما اثر میگذارد.

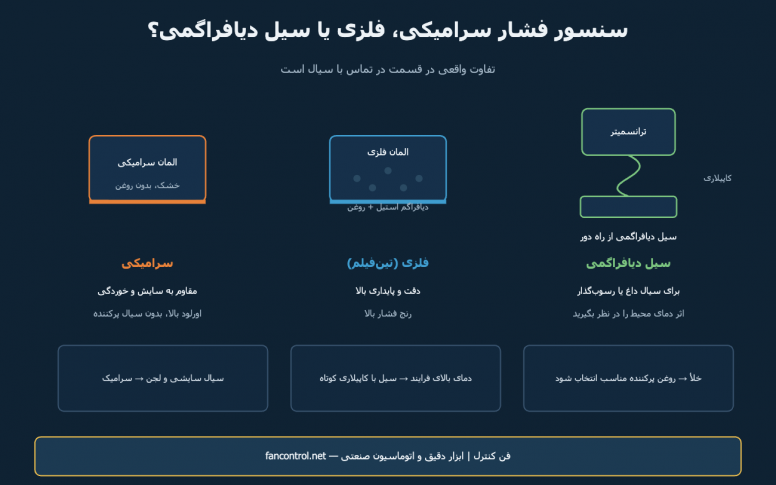

المان سرامیکی: خشک و مقاوم
در این نوع، خود دیافراگم از سرامیک (اکسید آلومینیوم) ساخته میشود و تغییر ظرفیت خازنی ناشی از خمش آن اندازهگیری میشود. مهمترین ویژگیاش خشک بودن است؛ یعنی هیچ روغن پرکنندهای بین سیال و سنسور وجود ندارد. مزایا:
- مقاومت سایشی عالی: برای دوغاب، لجن، آب حاوی ماسه و مواد ساینده انتخاب اول است.
- مقاومت شیمیایی بالا در برابر بسیاری از اسیدها و بازها.
- تحمل اضافهبار زیاد نسبت به رنج اسمی.
- بدون ریسک آلودگی فرایند در صورت پارگی دیافراگم — نکتهای حیاتی در صنایع غذایی و دارویی.
نمونهها: سنسور فشار با المان سرامیکی کوبولد SEN-96 و خانوادهٔ ترانسمیتر فشار اندرس هاوزر Cerabar PMC51 و Cerabar S PMC71. محدودیت این خانواده حساسیت بیشتر به شوک حرارتی ناگهانی و محدودیت در فشارهای خیلی بالاست.
المان فلزی (تینفیلم و پیزورزیستیو)
در این ساختار، یک دیافراگم نازک استیل با سیال در تماس است و فشار از طریق روغن پرکننده به سنسور منتقل میشود. مزیت اصلی، دقت و پایداری بلندمدت و امکان ساخت در رنجهای فشار بسیار بالاست. نمونهها: ترانسمیتر فشار اندرس هاوزر Cerabar S PMP71 و ترانسمیتر فشار کوبولد PAS. نقطهضعف: دیافراگم نازک استیل در برابر ذرات ساینده آسیبپذیرتر است و در سیالهای خورنده باید جنس مناسب انتخاب شود؛ معیارهای انتخاب جنس را در این راهنما آوردهایم.
سیل دیافراگمی: وقتی سیال نباید به دستگاه برسد
گاهی مشکل خود سنسور نیست؛ مسیر رسیدن فشار به سنسور است. اگر سیال داغ، لزج، رسوبگذار یا کریستالیزهشونده باشد، لولهٔ ایمپالس میگیرد و عدد ثابت میماند — خطایی که تشخیصش سخت است چون دستگاه سالم به نظر میرسد. راهحل، سیل دیافراگمی است: یک دیافراگم در محل اتصال به فرایند نصب میشود و فشار از طریق روغن پرکننده و لولهٔ مویی به ترانسمیتر میرسد. نمونه: ترانسمیتر فشار با سیل دیافراگمی کوبولد PAS-N.
چهار نکته که کیفیت سیل را تعیین میکند
- طول کاپیلاری: هرچه کوتاهتر بهتر. کاپیلاری بلند، زمان پاسخ را کند میکند و دستگاه را به دمای محیط حساستر میسازد.
- روغن پرکننده: باید با دمای کاری و شرایط خلأ سازگار باشد. در سرویس بهداشتی، روغن باید مجاز برای تماس غیرمستقیم با غذا باشد.
- اثر دمای محیط: تغییر دمای کاپیلاری، حجم روغن را تغییر میدهد و بهصورت خطای صفر ظاهر میشود. در نصب اختلاف فشار، هر دو طرف باید کاپیلاری همطول و در شرایط دمایی یکسان داشته باشند.
- اختلاف ارتفاع: فاصلهٔ ارتفاعی بین سیل و ترانسمیتر یک افست ثابت میسازد که باید در تنظیم رنج لحاظ شود. جزئیات این محاسبه در سطحسنجی مخزن بسته با اختلاف فشار آمده است.
گزینهٔ مکانیکی: گیج دیافراگمی
برای نمایش محلی روی سیالهای چسبنده یا رسوبگذار، نیازی به ترانسمیتر نیست؛ گیج با المان دیافراگمی مانند گیج فشار دیافراگمی کوبولد MAN-P سطح تماس بزرگتری دارد و راحتتر تمیز میشود. مقایسهٔ نمایش مکانیکی و دیجیتال را در فشارسنج دیجیتال یا گیج عقربهای؟ ببینید و اصول انتخاب رنج و اتصال را در راهنمای گیج فشار.
جدول انتخاب
سیال و شرایط انتخاب پیشنهادی آب و سیال تمیز المان فلزی استاندارد دوغاب، لجن، سیال ساینده المان سرامیکی سیال داغ بالای حد مجاز دستگاه سیل دیافراگمی با کاپیلاری سیال کریستالیزهشونده یا لزج سیل دیافراگمی همسطح (Flush) صنایع غذایی و دارویی سیل بهداشتی با اتصال تریکلمپ فشار بسیار بالا المان فلزی تینفیلم نوع اتصال فرایندی هم بخشی از همین تصمیم است؛ راهنمای آن در مقالهٔ اتصال فرایندی و انتخاب کلی ترانسمیتر در راهنمای انتخاب ترانسمیتر فشار آمده است. برای انتخاب المان و سیل مناسب سیال خود، مشخصات فرایند را برای کارشناسان فن کنترل بفرستید.
وقتی دو ترانسمیتر فشار با رنج و دقت یکسان قیمتهای خیلی متفاوتی دارند، تفاوت معمولاً در جایی است که دیده نمیشود: قسمت در تماس با سیال. انتخاب بین المان سرامیکی، المان فلزی و سیل دیافراگمی، بیش از عدد دقت روی عمر دستگاه در فرایند شما اثر میگذارد.
المان سرامیکی: خشک و مقاوم
در این نوع، خود دیافراگم از سرامیک (اکسید آلومینیوم) ساخته میشود و تغییر ظرفیت خازنی ناشی از خمش آن اندازهگیری میشود. مهمترین ویژگیاش خشک بودن است؛ یعنی هیچ روغن پرکنندهای بین سیال و سنسور وجود ندارد. مزایا:
- مقاومت سایشی عالی: برای دوغاب، لجن، آب حاوی ماسه و مواد ساینده انتخاب اول است.
- مقاومت شیمیایی بالا در برابر بسیاری از اسیدها و بازها.
- تحمل اضافهبار زیاد نسبت به رنج اسمی.
- بدون ریسک آلودگی فرایند در صورت پارگی دیافراگم — نکتهای حیاتی در صنایع غذایی و دارویی.
نمونهها: سنسور فشار با المان سرامیکی کوبولد SEN-96 و خانوادهٔ ترانسمیتر فشار اندرس هاوزر Cerabar PMC51 و Cerabar S PMC71. محدودیت این خانواده حساسیت بیشتر به شوک حرارتی ناگهانی و محدودیت در فشارهای خیلی بالاست.
المان فلزی (تینفیلم و پیزورزیستیو)
در این ساختار، یک دیافراگم نازک استیل با سیال در تماس است و فشار از طریق روغن پرکننده به سنسور منتقل میشود. مزیت اصلی، دقت و پایداری بلندمدت و امکان ساخت در رنجهای فشار بسیار بالاست. نمونهها: ترانسمیتر فشار اندرس هاوزر Cerabar S PMP71 و ترانسمیتر فشار کوبولد PAS. نقطهضعف: دیافراگم نازک استیل در برابر ذرات ساینده آسیبپذیرتر است و در سیالهای خورنده باید جنس مناسب انتخاب شود؛ معیارهای انتخاب جنس را در این راهنما آوردهایم.
سیل دیافراگمی: وقتی سیال نباید به دستگاه برسد
گاهی مشکل خود سنسور نیست؛ مسیر رسیدن فشار به سنسور است. اگر سیال داغ، لزج، رسوبگذار یا کریستالیزهشونده باشد، لولهٔ ایمپالس میگیرد و عدد ثابت میماند — خطایی که تشخیصش سخت است چون دستگاه سالم به نظر میرسد. راهحل، سیل دیافراگمی است: یک دیافراگم در محل اتصال به فرایند نصب میشود و فشار از طریق روغن پرکننده و لولهٔ مویی به ترانسمیتر میرسد. نمونه: ترانسمیتر فشار با سیل دیافراگمی کوبولد PAS-N.
چهار نکته که کیفیت سیل را تعیین میکند
- طول کاپیلاری: هرچه کوتاهتر بهتر. کاپیلاری بلند، زمان پاسخ را کند میکند و دستگاه را به دمای محیط حساستر میسازد.
- روغن پرکننده: باید با دمای کاری و شرایط خلأ سازگار باشد. در سرویس بهداشتی، روغن باید مجاز برای تماس غیرمستقیم با غذا باشد.
- اثر دمای محیط: تغییر دمای کاپیلاری، حجم روغن را تغییر میدهد و بهصورت خطای صفر ظاهر میشود. در نصب اختلاف فشار، هر دو طرف باید کاپیلاری همطول و در شرایط دمایی یکسان داشته باشند.
- اختلاف ارتفاع: فاصلهٔ ارتفاعی بین سیل و ترانسمیتر یک افست ثابت میسازد که باید در تنظیم رنج لحاظ شود. جزئیات این محاسبه در سطحسنجی مخزن بسته با اختلاف فشار آمده است.
گزینهٔ مکانیکی: گیج دیافراگمی
برای نمایش محلی روی سیالهای چسبنده یا رسوبگذار، نیازی به ترانسمیتر نیست؛ گیج با المان دیافراگمی مانند گیج فشار دیافراگمی کوبولد MAN-P سطح تماس بزرگتری دارد و راحتتر تمیز میشود. مقایسهٔ نمایش مکانیکی و دیجیتال را در فشارسنج دیجیتال یا گیج عقربهای؟ ببینید و اصول انتخاب رنج و اتصال را در راهنمای گیج فشار.
جدول انتخاب
| سیال و شرایط | انتخاب پیشنهادی |
|---|---|
| آب و سیال تمیز | المان فلزی استاندارد |
| دوغاب، لجن، سیال ساینده | المان سرامیکی |
| سیال داغ بالای حد مجاز دستگاه | سیل دیافراگمی با کاپیلاری |
| سیال کریستالیزهشونده یا لزج | سیل دیافراگمی همسطح (Flush) |
| صنایع غذایی و دارویی | سیل بهداشتی با اتصال تریکلمپ |
| فشار بسیار بالا | المان فلزی تینفیلم |
نوع اتصال فرایندی هم بخشی از همین تصمیم است؛ راهنمای آن در مقالهٔ اتصال فرایندی و انتخاب کلی ترانسمیتر در راهنمای انتخاب ترانسمیتر فشار آمده است. برای انتخاب المان و سیل مناسب سیال خود، مشخصات فرایند را برای کارشناسان فن کنترل بفرستید.
