حفاظت و کنترل پمپ: کارکرد خشک، دبی صفر و کاویتاسیون

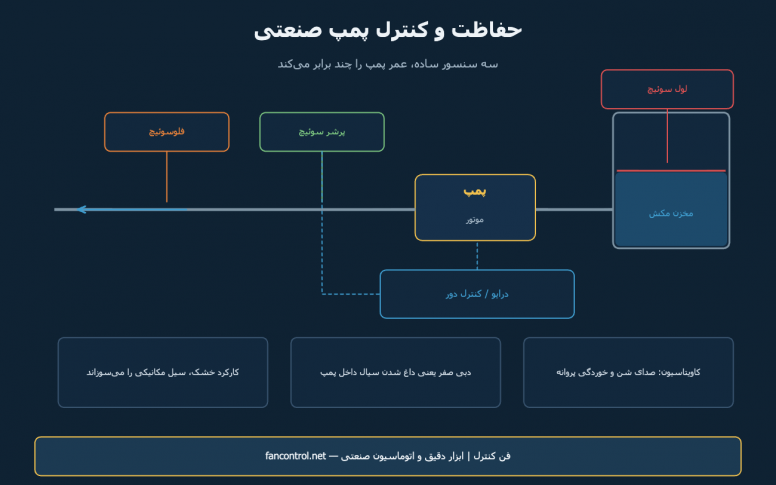

پمپ معمولاً بهخاطر خرابی خودش از کار نمیافتد؛ بهخاطر شرایط کاری از کار میافتد. سه سناریو بیشترین سهم را دارند: کارکرد خشک، کار در دبی صفر و کاویتاسیون. جالب اینکه هر سه با سنسورهایی قابل تشخیصاند که قیمتشان کسری از هزینهٔ تعمیر پمپ است.
۱) کارکرد خشک (Dry Running)
وقتی مخزن مکش خالی میشود یا شیر ورودی بسته میماند، پمپ بدون سیال میچرخد. سیال، هم روانکار و هم خنککنندهٔ سیل مکانیکی است؛ بدون آن، سیل در چند ثانیه تا چند دقیقه میسوزد. راههای تشخیص:
- لول سوئیچ در مخزن مکش: سادهترین و مطمئنترین راه. مدل لرزشی برای مایعات و مدل شناوری برای کاربردهای ساده مناسب است؛ مقایسه در مقالهٔ لول سوئیچ. نمونه لول سوئیچ لرزشی اندرس هاوزر Liquiphant.
- فلوسوئیچ روی خط مکش یا خروجی: اگر جریانی برقرار نشد، پمپ باید متوقف شود؛ گزینهها در فلوسوئیچ پدلی و فلوسوئیچ کالریمتری.
- پرشر سوئیچ فشار پایین روی خروجی: افت ناگهانی فشار نشانهٔ نبود سیال است.
نکتهٔ مهم: حفاظت کارکرد خشک باید مستقل از سیستم کنترل باشد؛ یک کنتاکت سختافزاری در مدار فرمان کنتاکتور، مطمئنتر از یک شرط نرمافزاری در PLC است.
۲) دبی صفر و حداقل جریان
اگر شیر خروجی بسته شود (Deadhead)، پمپ همچنان انرژی مصرف میکند اما سیالی خارج نمیشود؛ همان مقدار سیال داخل پوسته میچرخد، داغ میشود و در نهایت بخار میکند. پمپهای گریز از مرکز به حداقل جریان مجاز نیاز دارند که در منحنی سازنده مشخص است. راهکارها:
- خط برگشت حداقل جریان (Min-Flow Recirculation) با یک اوریفیس یا شیر کنترل.
- پرشر سوئیچ فشار بالا که بسته بودن مسیر را تشخیص دهد؛ اصول ستپوینت و دیفرانسیل در مقالهٔ پرشر سوئیچ. نمونهٔ متداول پرشر سوئیچ مکانیکی کوبولد SCH.
- پایش دمای پوسته با یک سنسور دما و آلارم؛ افزایش تدریجی دما نشانهٔ کار در دبی پایین است.
۳) کاویتاسیون و NPSH
اگر فشار در ورودی پروانه به زیر فشار بخار سیال برسد، حباب بخار تشکیل و سپس با شدت منفجر میشود. نتیجه: صدای شبیه عبور شن، لرزش، خوردگی حفرهای پروانه و افت شدید راندمان. عوامل رایج:
- گرفتگی صافی یا فیلتر خط مکش — با پایش اختلاف فشار فیلتر قابل تشخیص است.
- ارتفاع مکش زیاد یا خط مکش طولانی و باریک.
- افزایش دمای سیال (فشار بخار بالا میرود).
- بسته بودن نسبی شیر ورودی — شیر خروجی را برای تنظیم دبی ببندید، نه شیر ورودی را.
یک ترانسمیتر فشار روی خط مکش، سادهترین راه پایش پیوستهٔ این ریسک است؛ راهنمای انتخاب در این مقاله.
۴) خنککاری و شستوشوی سیل مکانیکی
در پمپهای داغ یا با سیال کثیف، یک خط کوچک فلاشینگ یا خنککاری برای سیل مکانیکی در نظر گرفته میشود. قطع همین خط کمدبی، سیل را از بین میبرد. چون دبی آن بسیار کم است، سراغ گزینههای مخصوص دبی کم بروید: روتامتر حجم کم یا فلوسوئیچ کالریمتری.
۵) از حفاظت تا کنترل هوشمند
- کنترل روشن و خاموش: با پرشر سوئیچ یا لول سوئیچ و یک دیفرانسیل مناسب. دیفرانسیل خیلی کم یعنی کلیدزنی پیاپی و سوختن کنتاکتور.
- کنترل دور با درایو: فشار یا دبی خط اندازهگیری میشود و حلقهٔ PID دور پمپ را تنظیم میکند. مزیت اصلی، صرفهجویی انرژی است؛ در پمپ گریز از مرکز، توان تقریباً با توان سوم دور رابطه دارد، پس کاهش کوچک دور، کاهش بزرگ مصرف میدهد.
- چند پمپ موازی: با کنترل ترتیبی و چرخش ساعت کارکرد، عمر همهٔ پمپها متعادل میشود.
- برای انتقال سیگنال ترانسمیتر به درایو یا PLC، ملاحظات سیمکشی ۴ تا ۲۰ میلیآمپر را رعایت کنید؛ کابل سیگنال نباید کنار کابل خروجی درایو باشد.
جدول عیبیابی
نشانه علت محتمل اقدام صدای شن و لرزش کاویتاسیون بررسی صافی مکش و NPSH داغ شدن پوسته بدون خروجی کار در دبی صفر خط حداقل جریان نشتی مکرر سیل کارکرد خشک یا قطع فلاشینگ لول سوئیچ و فلوسوئیچ افت تدریجی فشار خروجی سایش پروانه یا گرفتگی پایش فشار و اختلاف فشار فیلتر قطع و وصل پیاپی دیفرانسیل کم تنظیم ستپوینت و دیفرانسیل اضافهجریان موتور چگالی یا ویسکوزیته بالاتر از طراحی بازبینی شرایط فرایند برای انتخاب سوئیچها و ترانسمیترهای مناسب پمپ خود، مشخصات سیال و شرایط کاری را برای کارشناسان فن کنترل بفرستید. برنامهٔ بازرسی دورهای این تجهیزات را هم در نگهداری پیشگیرانه آوردهایم.
پمپ معمولاً بهخاطر خرابی خودش از کار نمیافتد؛ بهخاطر شرایط کاری از کار میافتد. سه سناریو بیشترین سهم را دارند: کارکرد خشک، کار در دبی صفر و کاویتاسیون. جالب اینکه هر سه با سنسورهایی قابل تشخیصاند که قیمتشان کسری از هزینهٔ تعمیر پمپ است.
۱) کارکرد خشک (Dry Running)
وقتی مخزن مکش خالی میشود یا شیر ورودی بسته میماند، پمپ بدون سیال میچرخد. سیال، هم روانکار و هم خنککنندهٔ سیل مکانیکی است؛ بدون آن، سیل در چند ثانیه تا چند دقیقه میسوزد. راههای تشخیص:
- لول سوئیچ در مخزن مکش: سادهترین و مطمئنترین راه. مدل لرزشی برای مایعات و مدل شناوری برای کاربردهای ساده مناسب است؛ مقایسه در مقالهٔ لول سوئیچ. نمونه لول سوئیچ لرزشی اندرس هاوزر Liquiphant.
- فلوسوئیچ روی خط مکش یا خروجی: اگر جریانی برقرار نشد، پمپ باید متوقف شود؛ گزینهها در فلوسوئیچ پدلی و فلوسوئیچ کالریمتری.
- پرشر سوئیچ فشار پایین روی خروجی: افت ناگهانی فشار نشانهٔ نبود سیال است.
نکتهٔ مهم: حفاظت کارکرد خشک باید مستقل از سیستم کنترل باشد؛ یک کنتاکت سختافزاری در مدار فرمان کنتاکتور، مطمئنتر از یک شرط نرمافزاری در PLC است.
۲) دبی صفر و حداقل جریان
اگر شیر خروجی بسته شود (Deadhead)، پمپ همچنان انرژی مصرف میکند اما سیالی خارج نمیشود؛ همان مقدار سیال داخل پوسته میچرخد، داغ میشود و در نهایت بخار میکند. پمپهای گریز از مرکز به حداقل جریان مجاز نیاز دارند که در منحنی سازنده مشخص است. راهکارها:
- خط برگشت حداقل جریان (Min-Flow Recirculation) با یک اوریفیس یا شیر کنترل.
- پرشر سوئیچ فشار بالا که بسته بودن مسیر را تشخیص دهد؛ اصول ستپوینت و دیفرانسیل در مقالهٔ پرشر سوئیچ. نمونهٔ متداول پرشر سوئیچ مکانیکی کوبولد SCH.
- پایش دمای پوسته با یک سنسور دما و آلارم؛ افزایش تدریجی دما نشانهٔ کار در دبی پایین است.
۳) کاویتاسیون و NPSH
اگر فشار در ورودی پروانه به زیر فشار بخار سیال برسد، حباب بخار تشکیل و سپس با شدت منفجر میشود. نتیجه: صدای شبیه عبور شن، لرزش، خوردگی حفرهای پروانه و افت شدید راندمان. عوامل رایج:
- گرفتگی صافی یا فیلتر خط مکش — با پایش اختلاف فشار فیلتر قابل تشخیص است.
- ارتفاع مکش زیاد یا خط مکش طولانی و باریک.
- افزایش دمای سیال (فشار بخار بالا میرود).
- بسته بودن نسبی شیر ورودی — شیر خروجی را برای تنظیم دبی ببندید، نه شیر ورودی را.
یک ترانسمیتر فشار روی خط مکش، سادهترین راه پایش پیوستهٔ این ریسک است؛ راهنمای انتخاب در این مقاله.
۴) خنککاری و شستوشوی سیل مکانیکی
در پمپهای داغ یا با سیال کثیف، یک خط کوچک فلاشینگ یا خنککاری برای سیل مکانیکی در نظر گرفته میشود. قطع همین خط کمدبی، سیل را از بین میبرد. چون دبی آن بسیار کم است، سراغ گزینههای مخصوص دبی کم بروید: روتامتر حجم کم یا فلوسوئیچ کالریمتری.
۵) از حفاظت تا کنترل هوشمند
- کنترل روشن و خاموش: با پرشر سوئیچ یا لول سوئیچ و یک دیفرانسیل مناسب. دیفرانسیل خیلی کم یعنی کلیدزنی پیاپی و سوختن کنتاکتور.
- کنترل دور با درایو: فشار یا دبی خط اندازهگیری میشود و حلقهٔ PID دور پمپ را تنظیم میکند. مزیت اصلی، صرفهجویی انرژی است؛ در پمپ گریز از مرکز، توان تقریباً با توان سوم دور رابطه دارد، پس کاهش کوچک دور، کاهش بزرگ مصرف میدهد.
- چند پمپ موازی: با کنترل ترتیبی و چرخش ساعت کارکرد، عمر همهٔ پمپها متعادل میشود.
- برای انتقال سیگنال ترانسمیتر به درایو یا PLC، ملاحظات سیمکشی ۴ تا ۲۰ میلیآمپر را رعایت کنید؛ کابل سیگنال نباید کنار کابل خروجی درایو باشد.
جدول عیبیابی
| نشانه | علت محتمل | اقدام |
|---|---|---|
| صدای شن و لرزش | کاویتاسیون | بررسی صافی مکش و NPSH |
| داغ شدن پوسته بدون خروجی | کار در دبی صفر | خط حداقل جریان |
| نشتی مکرر سیل | کارکرد خشک یا قطع فلاشینگ | لول سوئیچ و فلوسوئیچ |
| افت تدریجی فشار خروجی | سایش پروانه یا گرفتگی | پایش فشار و اختلاف فشار فیلتر |
| قطع و وصل پیاپی | دیفرانسیل کم | تنظیم ستپوینت و دیفرانسیل |
| اضافهجریان موتور | چگالی یا ویسکوزیته بالاتر از طراحی | بازبینی شرایط فرایند |
برای انتخاب سوئیچها و ترانسمیترهای مناسب پمپ خود، مشخصات سیال و شرایط کاری را برای کارشناسان فن کنترل بفرستید. برنامهٔ بازرسی دورهای این تجهیزات را هم در نگهداری پیشگیرانه آوردهایم.
