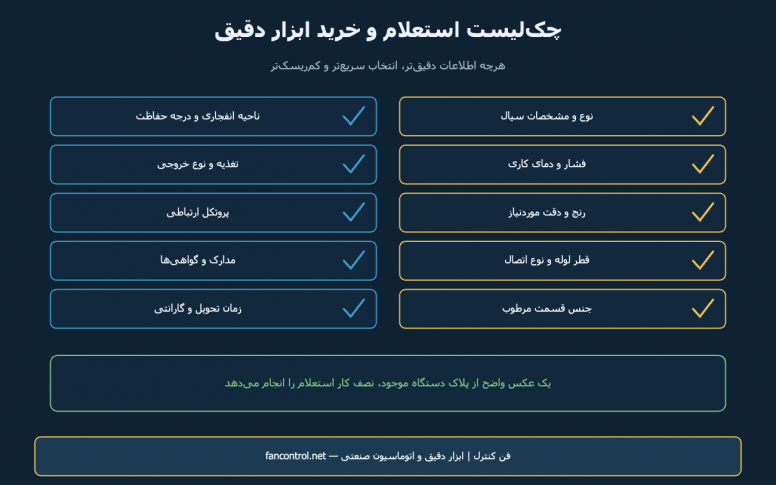

چکلیست استعلام و خرید ابزار دقیق: چه اطلاعاتی بدهیم تا انتخاب درست باشد
بخش بزرگی از تأخیرها و خریدهای اشتباه در ابزار دقیق، ریشهٔ فنی پیچیدهای ندارد؛ از استعلام ناقص شروع میشود. «یک فلومتر ۲ اینچ میخواهم» بهتنهایی دهها جواب دارد که هرکدام قیمت و کارکرد متفاوتی دارند. این چکلیست همان چیزی است که قبل از هر استعلام باید آماده کنید.
۱) سیال و شرایط فرایند
- نوع سیال: نام دقیق ماده، غلظت و درصد. «آب» با «آب برج خنککننده با کلرید بالا» دو انتخاب کاملاً متفاوت است.
- فشار کاری و حداکثر: شامل فشار تست خط و ضربهٔ احتمالی.
- دمای کاری و حداکثر: دمای گذرا در راهاندازی و شستوشوی CIP را هم بنویسید.
- چگالی و ویسکوزیته در دمای کاری — برای فلومتر و سطحسنج تعیینکننده است.
- ذرات معلق، رسوب یا حباب: وجود آنها بعضی فناوریها را کاملاً حذف میکند.
۲) رنج و دقت
حداقل و حداکثر مقدار کاری را بنویسید، نه فقط عدد نامی. یک ترانسمیتر با رنج بیش از حد بزرگ، در نقطهٔ کاری شما دقتی ندارد؛ همانطور که در راهنمای انتخاب ترانسمیتر فشار و راهنمای گیج فشار توضیح دادهایم. اگر دقت خاصی لازم دارید (مثلاً برای تراز جرمی یا تحویل)، عدد آن را مشخص کنید؛ دقت بالاتر همیشه گرانتر است و باید توجیه داشته باشد.
۳) نصب و اتصال
- قطر و جنس لوله، و اینکه خط افقی است یا عمودی.
- نوع اتصال: رزوه (NPT یا BSP)، فلنج با کلاس فشار، یا تریکلمپ. جزئیات را در مقالهٔ اتصال فرایندی ببینید.
- طول مستقیم لولهٔ در دسترس قبل و بعد از محل نصب — برای فلومترها حیاتی است.
- فضای موجود برای نصب و سرویس، و امکان قطع خط برای نصب.
۴) جنس قسمتهای در تماس با سیال
استیل ۳۰۴، ۳۱۶، ۳۱۶L، هستلوی، PTFE یا سرامیک؟ این انتخاب هم به خوردگی و هم به دما و سایش بستگی دارد. معیارهای انتخاب را در راهنمای انتخاب جنس در ابزار دقیق جمع کردهایم. برای صنایع غذایی و دارویی، پرداخت سطح و گواهی مواد هم بخشی از سفارش است.
۵) محیط نصب
- ناحیهٔ طبقهبندیشده: Zone، گروه گاز و کلاس دما. اگر ناحیه Ex است، نوع حفاظت (Ex d یا Ex i) را مشخص کنید؛ به مقالهٔ تجهیزات ضدانفجار مراجعه کنید.
- درجهٔ حفاظت (IP): فضای باز، شستوشو با آب پرفشار یا محیط گردوغباری.
- دمای محیط: نه دمای سیال؛ نمایشگر و الکترونیک به دمای محیط حساساند.
- لرزش و ضربه: نصب روی پمپ یا کمپرسور نیاز به ملاحظات خاص دارد.
۶) بخش برقی و ارتباطی
- ولتاژ تغذیهٔ موجود و اینکه دستگاه باید دوسیمه باشد یا چهارسیمه.
- نوع خروجی: ۴ تا ۲۰ میلیآمپر، پالس، رله یا دیجیتال. مبانی در سیگنال ۴ تا ۲۰ میلیآمپر و HART.
- پروتکل موردنیاز سیستم کنترل و تعداد کانالهای آزاد روی PLC.
- طول کابل تا تابلو و مسیر آن؛ ملاحظات آن در مقالهٔ سیمکشی لوپ آمده است.
۷) مدارک و تحویل
- دیتاشیت و کد سفارش کامل — قبل از تأیید نهایی، کد سفارش را با نیاز خود تطبیق دهید.
- گواهی کالیبراسیون کارخانه و در صورت نیاز، گزارش تست فشار یا گواهی مواد.
- گارانتی و خدمات پس از فروش: تأمین قطعات یدکی و امکان کالیبراسیون دورهای.
- زمان تحویل: برخی کدهای سفارش خاص، زمان ساخت طولانی دارند؛ اگر پروژه فوری است، بگویید تا گزینههای موجود پیشنهاد شود.
اگر میخواهید دستگاه موجود را جایگزین کنید
سادهترین و مطمئنترین راه: یک عکس واضح از پلاک دستگاه بفرستید. کد سفارش روی پلاک، تقریباً همهٔ مشخصات را در خود دارد. اگر پلاک ناخواناست، عکس از محل نصب بههمراه اندازهٔ اتصال و رنج روی صفحه هم کمک بزرگی است. در بسیاری از موارد میتوان معادل دقیق یا مدل جایگزین با همان ابعاد نصب پیشنهاد داد.
چکلیست فشرده
دسته اقلام فرایند سیال، فشار، دما، چگالی، ویسکوزیته، ذرات اندازهگیری حداقل و حداکثر رنج، دقت موردنیاز مکانیکی قطر لوله، اتصال، جنس، جهت نصب، فضای در دسترس محیط Zone، IP، دمای محیط، لرزش برقی تغذیه، خروجی، پروتکل، طول کابل تجاری تعداد، زمان تحویل، مدارک، گارانتی اگر بعضی از این اطلاعات را در دسترس ندارید نگران نباشید؛ کارشناسان فن کنترل با چند سؤال کوتاه و بررسی شرایط فرایند، گزینههای مناسب را محدود میکنند و کد سفارش دقیق را پیشنهاد میدهند.
بخش بزرگی از تأخیرها و خریدهای اشتباه در ابزار دقیق، ریشهٔ فنی پیچیدهای ندارد؛ از استعلام ناقص شروع میشود. «یک فلومتر ۲ اینچ میخواهم» بهتنهایی دهها جواب دارد که هرکدام قیمت و کارکرد متفاوتی دارند. این چکلیست همان چیزی است که قبل از هر استعلام باید آماده کنید.
۱) سیال و شرایط فرایند
- نوع سیال: نام دقیق ماده، غلظت و درصد. «آب» با «آب برج خنککننده با کلرید بالا» دو انتخاب کاملاً متفاوت است.
- فشار کاری و حداکثر: شامل فشار تست خط و ضربهٔ احتمالی.
- دمای کاری و حداکثر: دمای گذرا در راهاندازی و شستوشوی CIP را هم بنویسید.
- چگالی و ویسکوزیته در دمای کاری — برای فلومتر و سطحسنج تعیینکننده است.
- ذرات معلق، رسوب یا حباب: وجود آنها بعضی فناوریها را کاملاً حذف میکند.
۲) رنج و دقت
حداقل و حداکثر مقدار کاری را بنویسید، نه فقط عدد نامی. یک ترانسمیتر با رنج بیش از حد بزرگ، در نقطهٔ کاری شما دقتی ندارد؛ همانطور که در راهنمای انتخاب ترانسمیتر فشار و راهنمای گیج فشار توضیح دادهایم. اگر دقت خاصی لازم دارید (مثلاً برای تراز جرمی یا تحویل)، عدد آن را مشخص کنید؛ دقت بالاتر همیشه گرانتر است و باید توجیه داشته باشد.
۳) نصب و اتصال
- قطر و جنس لوله، و اینکه خط افقی است یا عمودی.
- نوع اتصال: رزوه (NPT یا BSP)، فلنج با کلاس فشار، یا تریکلمپ. جزئیات را در مقالهٔ اتصال فرایندی ببینید.
- طول مستقیم لولهٔ در دسترس قبل و بعد از محل نصب — برای فلومترها حیاتی است.
- فضای موجود برای نصب و سرویس، و امکان قطع خط برای نصب.
۴) جنس قسمتهای در تماس با سیال
استیل ۳۰۴، ۳۱۶، ۳۱۶L، هستلوی، PTFE یا سرامیک؟ این انتخاب هم به خوردگی و هم به دما و سایش بستگی دارد. معیارهای انتخاب را در راهنمای انتخاب جنس در ابزار دقیق جمع کردهایم. برای صنایع غذایی و دارویی، پرداخت سطح و گواهی مواد هم بخشی از سفارش است.
۵) محیط نصب
- ناحیهٔ طبقهبندیشده: Zone، گروه گاز و کلاس دما. اگر ناحیه Ex است، نوع حفاظت (Ex d یا Ex i) را مشخص کنید؛ به مقالهٔ تجهیزات ضدانفجار مراجعه کنید.
- درجهٔ حفاظت (IP): فضای باز، شستوشو با آب پرفشار یا محیط گردوغباری.
- دمای محیط: نه دمای سیال؛ نمایشگر و الکترونیک به دمای محیط حساساند.
- لرزش و ضربه: نصب روی پمپ یا کمپرسور نیاز به ملاحظات خاص دارد.
۶) بخش برقی و ارتباطی
- ولتاژ تغذیهٔ موجود و اینکه دستگاه باید دوسیمه باشد یا چهارسیمه.
- نوع خروجی: ۴ تا ۲۰ میلیآمپر، پالس، رله یا دیجیتال. مبانی در سیگنال ۴ تا ۲۰ میلیآمپر و HART.
- پروتکل موردنیاز سیستم کنترل و تعداد کانالهای آزاد روی PLC.
- طول کابل تا تابلو و مسیر آن؛ ملاحظات آن در مقالهٔ سیمکشی لوپ آمده است.
۷) مدارک و تحویل
- دیتاشیت و کد سفارش کامل — قبل از تأیید نهایی، کد سفارش را با نیاز خود تطبیق دهید.
- گواهی کالیبراسیون کارخانه و در صورت نیاز، گزارش تست فشار یا گواهی مواد.
- گارانتی و خدمات پس از فروش: تأمین قطعات یدکی و امکان کالیبراسیون دورهای.
- زمان تحویل: برخی کدهای سفارش خاص، زمان ساخت طولانی دارند؛ اگر پروژه فوری است، بگویید تا گزینههای موجود پیشنهاد شود.
اگر میخواهید دستگاه موجود را جایگزین کنید
سادهترین و مطمئنترین راه: یک عکس واضح از پلاک دستگاه بفرستید. کد سفارش روی پلاک، تقریباً همهٔ مشخصات را در خود دارد. اگر پلاک ناخواناست، عکس از محل نصب بههمراه اندازهٔ اتصال و رنج روی صفحه هم کمک بزرگی است. در بسیاری از موارد میتوان معادل دقیق یا مدل جایگزین با همان ابعاد نصب پیشنهاد داد.
چکلیست فشرده
| دسته | اقلام |
|---|---|
| فرایند | سیال، فشار، دما، چگالی، ویسکوزیته، ذرات |
| اندازهگیری | حداقل و حداکثر رنج، دقت موردنیاز |
| مکانیکی | قطر لوله، اتصال، جنس، جهت نصب، فضای در دسترس |
| محیط | Zone، IP، دمای محیط، لرزش |
| برقی | تغذیه، خروجی، پروتکل، طول کابل |
| تجاری | تعداد، زمان تحویل، مدارک، گارانتی |
اگر بعضی از این اطلاعات را در دسترس ندارید نگران نباشید؛ کارشناسان فن کنترل با چند سؤال کوتاه و بررسی شرایط فرایند، گزینههای مناسب را محدود میکنند و کد سفارش دقیق را پیشنهاد میدهند.
