ابزار دقیق در تصفیهخانه آب و فاضلاب: نقشه راه تجهیزات هر واحد

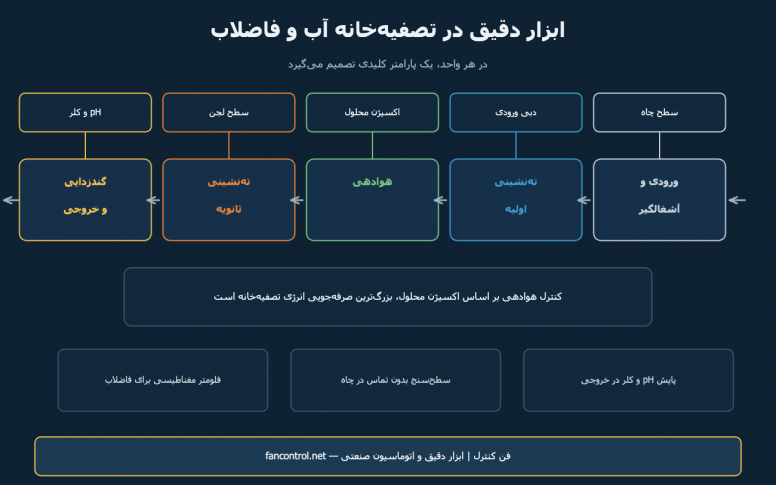

تصفیهخانهٔ آب و فاضلاب یکی از پرابزارترین صنایع است؛ اما برخلاف پتروشیمی، بودجهٔ ابزار دقیق در آن معمولاً محدود است. بنابراین مهم است بدانیم در هر واحد کدام اندازهگیری واقعاً تصمیمساز است و کجا میشود سادهتر گرفت. این مقاله یک نقشهٔ راه عملی است.
۱) ورودی و پیشتصفیه
سطح چاه ورودی مهمترین اندازهگیری این بخش است؛ چون فرمان روشن و خاموش شدن پمپهای ورودی از آن گرفته میشود. محیط، مرطوب و پر از گاز و کف است، پس اندازهگیری بدون تماس ترجیح دارد: اولتراسونیک اقتصادی است و رادار در برابر کف و بخار مطمئنتر. نمونهها سنسور اولتراسونیک اندرس هاوزر FDU92 و رادار وگا VEGAPULS. برای حفاظت پمپ در برابر کارکرد خشک، یک لول سوئیچ مستقل بگذارید — به یک سنسور تکیه نکنید.
اگر ورودی از کانال باز است، اندازهگیری دبی با فلوم پارشال و سنسور سطح انجام میشود.
۲) دبی: ستون فقرات تراز جرمی
بدون دبی ورودی و خروجی، هیچ محاسبهٔ راندمان یا دوز شیمیایی معنا ندارد. برای فاضلاب و آب، فلومتر مغناطیسی استاندارد عملی است: بدون افت فشار، بدون قطعهٔ متحرک و مقاوم در برابر مواد معلق. نمونهها اندرس هاوزر Promag 10W، روزمونت 8750W و ABB واترمستر. انتخاب لاینینگ و الکترود در این کاربرد اهمیت زیادی دارد؛ راهنمای آن را در این مقاله نوشتهایم و مبانی را در فلومتر مغناطیسی چیست؟. در خطوط بزرگ که قطع خط ممکن نیست، نسخهٔ اینزرشن یا اولتراسونیک کلمپآن گزینههای خوبی هستند.
۳) هوادهی: بزرگترین مصرفکنندهٔ برق
در بیشتر تصفیهخانههای فاضلاب، بلوئرهای هوادهی نیمی یا بیشتر از برق کل مجموعه را مصرف میکنند. اگر هوادهی بر اساس تایمر یا بهصورت دستی انجام شود، معمولاً بیش از نیاز است. کنترل بر پایهٔ اکسیژن محلول — نگهداشتن DO در یک بازهٔ هدف — مستقیمترین راه کاهش این هزینه است. سنسورهای نوری مانند اندرس هاوزر Oxymax COS61D نگهداری کمتری نسبت به نوع الکتروشیمیایی دارند و آنالایزر اکسیژن محلول یوکوگاوا DO202G گزینهٔ متداول دیگری است. جزئیات انتخاب در اندازهگیری اکسیژن در صنعت.
برای اندازهگیری هوای بلوئر هم فلومتر جرمی هوا لازم است تا بتوان مصرف واقعی را به تن فاضلاب تصفیهشده نسبت داد.
۴) تهنشینی و مدیریت لجن
اندازهگیری سطح لجن (رابط بین لجن و آب زلال) به اپراتور میگوید چه زمانی و چقدر لجن برگشتی یا مازاد بردارد. اگر این کار با حدس انجام شود، یا لجن سرریز میکند یا لجن رقیق پمپ میشود. برای مخازن هاضم و ذخیره، سطحسنجهای هیدرواستاتیک و راداری استفاده میشوند.
۵) گندزدایی و کیفیت خروجی
خروجی تصفیهخانه معمولاً پارامترهای قانونی دارد که باید ثبت شوند: pH، هدایت الکتریکی، کلر باقیمانده و در بسیاری موارد اکسیژن و کدورت. الکترودهایی مانند سنسور pH اندرس هاوزر CPS11E همراه با ترانسمیتر روزمونت 1056 و سنسور هدایت روزمونت 400-12 برای این کار متداولاند. نگهداری الکترود در فاضلاب حیاتی است؛ به اندازهگیری pH صنعتی و مقالهٔ هدایت الکتریکی مراجعه کنید.
۶) تزریق مواد شیمیایی
پلیمر، کلر، آهک و آنتیاسکالانت با پمپ دوزینگ تزریق میشوند و دوز آنها باید متناسب با دبی باشد، نه ثابت. اندازهگیری دبیهای کوچک تزریق را در مقالهٔ دبی کم و دوزینگ دقیق و ملاحظات شیمی آب را در کنترل رسوب و خوردگی آوردهایم.
۷) نکات ایمنی: بیوگاز و فضاهای بسته
در هاضم بیهوازی و کانالهای سرپوشیده، متان و سولفید هیدروژن تولید میشود. تجهیزات این نواحی باید برای ناحیهٔ طبقهبندیشده انتخاب شوند؛ به تجهیزات ضدانفجار مراجعه کنید. حذف H₂S و ملاحظات آن در مقالهٔ اسکونجر H2S آمده است.
جدول خلاصه
واحد پارامتر کلیدی تجهیز پیشنهادی چاه ورودی سطح رادار یا اولتراسونیک + لول سوئیچ خط ورودی و خروجی دبی فلومتر مغناطیسی حوض هوادهی اکسیژن محلول سنسور DO نوری خط هوای بلوئر دبی هوا فلومتر جرمی حرارتی تهنشینی سطح لجن و سطح مخزن سطحسنج اولتراسونیک خروجی pH، هدایت، کلر آنالایزر چندکاناله تزریق شیمیایی دبی کم روتامتر یا توربین حجم کم اگر در حال طراحی یا بازسازی تصفیهخانه هستید، فهرست تجهیزات و شرایط هر واحد را برای کارشناسان فن کنترل بفرستید؛ اطلاعات لازم برای استعلام را در این چکلیست جمع کردهایم.
تصفیهخانهٔ آب و فاضلاب یکی از پرابزارترین صنایع است؛ اما برخلاف پتروشیمی، بودجهٔ ابزار دقیق در آن معمولاً محدود است. بنابراین مهم است بدانیم در هر واحد کدام اندازهگیری واقعاً تصمیمساز است و کجا میشود سادهتر گرفت. این مقاله یک نقشهٔ راه عملی است.
۱) ورودی و پیشتصفیه
سطح چاه ورودی مهمترین اندازهگیری این بخش است؛ چون فرمان روشن و خاموش شدن پمپهای ورودی از آن گرفته میشود. محیط، مرطوب و پر از گاز و کف است، پس اندازهگیری بدون تماس ترجیح دارد: اولتراسونیک اقتصادی است و رادار در برابر کف و بخار مطمئنتر. نمونهها سنسور اولتراسونیک اندرس هاوزر FDU92 و رادار وگا VEGAPULS. برای حفاظت پمپ در برابر کارکرد خشک، یک لول سوئیچ مستقل بگذارید — به یک سنسور تکیه نکنید.
اگر ورودی از کانال باز است، اندازهگیری دبی با فلوم پارشال و سنسور سطح انجام میشود.
۲) دبی: ستون فقرات تراز جرمی
بدون دبی ورودی و خروجی، هیچ محاسبهٔ راندمان یا دوز شیمیایی معنا ندارد. برای فاضلاب و آب، فلومتر مغناطیسی استاندارد عملی است: بدون افت فشار، بدون قطعهٔ متحرک و مقاوم در برابر مواد معلق. نمونهها اندرس هاوزر Promag 10W، روزمونت 8750W و ABB واترمستر. انتخاب لاینینگ و الکترود در این کاربرد اهمیت زیادی دارد؛ راهنمای آن را در این مقاله نوشتهایم و مبانی را در فلومتر مغناطیسی چیست؟. در خطوط بزرگ که قطع خط ممکن نیست، نسخهٔ اینزرشن یا اولتراسونیک کلمپآن گزینههای خوبی هستند.
۳) هوادهی: بزرگترین مصرفکنندهٔ برق
در بیشتر تصفیهخانههای فاضلاب، بلوئرهای هوادهی نیمی یا بیشتر از برق کل مجموعه را مصرف میکنند. اگر هوادهی بر اساس تایمر یا بهصورت دستی انجام شود، معمولاً بیش از نیاز است. کنترل بر پایهٔ اکسیژن محلول — نگهداشتن DO در یک بازهٔ هدف — مستقیمترین راه کاهش این هزینه است. سنسورهای نوری مانند اندرس هاوزر Oxymax COS61D نگهداری کمتری نسبت به نوع الکتروشیمیایی دارند و آنالایزر اکسیژن محلول یوکوگاوا DO202G گزینهٔ متداول دیگری است. جزئیات انتخاب در اندازهگیری اکسیژن در صنعت.
برای اندازهگیری هوای بلوئر هم فلومتر جرمی هوا لازم است تا بتوان مصرف واقعی را به تن فاضلاب تصفیهشده نسبت داد.
۴) تهنشینی و مدیریت لجن
اندازهگیری سطح لجن (رابط بین لجن و آب زلال) به اپراتور میگوید چه زمانی و چقدر لجن برگشتی یا مازاد بردارد. اگر این کار با حدس انجام شود، یا لجن سرریز میکند یا لجن رقیق پمپ میشود. برای مخازن هاضم و ذخیره، سطحسنجهای هیدرواستاتیک و راداری استفاده میشوند.
۵) گندزدایی و کیفیت خروجی
خروجی تصفیهخانه معمولاً پارامترهای قانونی دارد که باید ثبت شوند: pH، هدایت الکتریکی، کلر باقیمانده و در بسیاری موارد اکسیژن و کدورت. الکترودهایی مانند سنسور pH اندرس هاوزر CPS11E همراه با ترانسمیتر روزمونت 1056 و سنسور هدایت روزمونت 400-12 برای این کار متداولاند. نگهداری الکترود در فاضلاب حیاتی است؛ به اندازهگیری pH صنعتی و مقالهٔ هدایت الکتریکی مراجعه کنید.
۶) تزریق مواد شیمیایی
پلیمر، کلر، آهک و آنتیاسکالانت با پمپ دوزینگ تزریق میشوند و دوز آنها باید متناسب با دبی باشد، نه ثابت. اندازهگیری دبیهای کوچک تزریق را در مقالهٔ دبی کم و دوزینگ دقیق و ملاحظات شیمی آب را در کنترل رسوب و خوردگی آوردهایم.
۷) نکات ایمنی: بیوگاز و فضاهای بسته
در هاضم بیهوازی و کانالهای سرپوشیده، متان و سولفید هیدروژن تولید میشود. تجهیزات این نواحی باید برای ناحیهٔ طبقهبندیشده انتخاب شوند؛ به تجهیزات ضدانفجار مراجعه کنید. حذف H₂S و ملاحظات آن در مقالهٔ اسکونجر H2S آمده است.
جدول خلاصه
| واحد | پارامتر کلیدی | تجهیز پیشنهادی |
|---|---|---|
| چاه ورودی | سطح | رادار یا اولتراسونیک + لول سوئیچ |
| خط ورودی و خروجی | دبی | فلومتر مغناطیسی |
| حوض هوادهی | اکسیژن محلول | سنسور DO نوری |
| خط هوای بلوئر | دبی هوا | فلومتر جرمی حرارتی |
| تهنشینی | سطح لجن و سطح مخزن | سطحسنج اولتراسونیک |
| خروجی | pH، هدایت، کلر | آنالایزر چندکاناله |
| تزریق شیمیایی | دبی کم | روتامتر یا توربین حجم کم |
اگر در حال طراحی یا بازسازی تصفیهخانه هستید، فهرست تجهیزات و شرایط هر واحد را برای کارشناسان فن کنترل بفرستید؛ اطلاعات لازم برای استعلام را در این چکلیست جمع کردهایم.
