لوپ چک و راهاندازی ابزار دقیق: از تست حلقه تا تحویل مطمئن

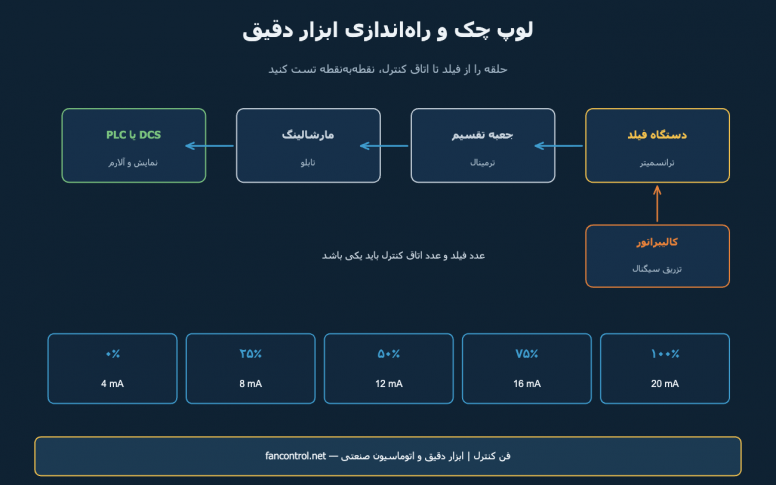

خیلی از پروژهها در روز راهاندازی به مشکل میخورند، در حالی که همهٔ تجهیزات سالماند. علت معمولاً یک چیز است: حلقه بهصورت کامل تست نشده. لوپ چک یعنی دنبال کردن سیگنال از خود دستگاه فیلد تا صفحهٔ اپراتور و مطمئن شدن از اینکه هر تگ به جای درست وصل شده، مقیاس درست است و آلارمها عمل میکنند.
ترتیب کارها
- بازرسی نصب: جهت نصب، ترموول، لولهٔ ایمپالس، شیب لوله، گلند و آببندی.
- تست کابل: پیوستگی، مقاومت عایقی و درستی شمارهگذاری. اشتباه شمارهٔ کابل، رایجترین علت جابهجا شدن دو تگ است.
- بررسی ارت و شیلد: شیلد فقط از یک سر ارت شود؛ جزئیات در سیمکشی حلقه ۴ تا ۲۰ میلیآمپر.
- انرژیدار کردن کنترلشده: تغذیه را مرحلهای وصل کنید و ولتاژ ترمینال هر دستگاه را اندازه بگیرید.
- لوپ چک: تزریق سیگنال و مشاهدهٔ عدد در اتاق کنترل.
- تست عملکردی: آلارم، اینترلاک و حالت ایمن.
- راهاندازی سرد و سپس گرم با فرایند واقعی.
لوپ چک را چطور انجام دهیم؟
روش استاندارد این است که دستگاه فیلد را از حلقه جدا کنید و با کالیبراتور، جریان متناظر با پنج نقطهٔ ۰، ۲۵، ۵۰، ۷۵ و ۱۰۰ درصد را تزریق کنید؛ سپس همان لحظه عدد نمایشدادهشده در سیستم کنترل را ثبت کنید. سه چیز همزمان بررسی میشود:
- تگ درست: آیا همان تگی که انتظار داشتید تغییر میکند یا تگ دیگری؟
- مقیاس درست: ۱۲ میلیآمپر باید دقیقاً وسط رنج مهندسی را نشان دهد. اگر ندهد، اسکیل در سیستم کنترل اشتباه وارد شده است.
- جهت درست: در بعضی سیگنالها جهت بهاشتباه معکوس وارد میشود.
در مرحلهٔ بعد، سیگنال را از خود دستگاه تولید کنید (مثلاً فشار واقعی به ترانسمیتر بدهید) تا کل زنجیره از سنسور تا نمایش تأیید شود. تجهیزات لازم را در کیف ابزار تکنسین ابزار دقیق فهرست کردهایم و روش کالیبراسیون را در کالیبراسیون ترانسمیتر فشار با فلوک 718. مبانی سیگنال هم در مقالهٔ ۴ تا ۲۰ میلیآمپر و HART آمده است.
تست خروجیها و شیرها
- استروک تست: شیر کنترل را در ۰، ۵۰ و ۱۰۰ درصد فرمان بدهید و موقعیت واقعی ساقه را با فیدبک مقایسه کنید. هیسترزیس زیاد یعنی مشکل پکینگ یا تنظیم پوزیشنر؛ به مقالهٔ پوزیشنر و شیر کنترل و محاسبه Cv مراجعه کنید.
- تست حالت ایمن: هوای ابزار را قطع کنید و ببینید شیر واقعاً به وضعیت ایمن طراحیشده میرود.
- زمان بسته شدن شیرهای قطع اضطراری را اندازه بگیرید و ثبت کنید.
- تست سوئیچها: پرشر سوئیچ، لول سوئیچ و فلوسوئیچ را با شرایط واقعی یا شبیهسازیشده عمل دهید و نقطهٔ عملکرد را یادداشت کنید؛ به مقالهٔ پرشر سوئیچ و لول سوئیچ مراجعه کنید.
مدارکی که باید تحویل بگیرید
مدرک کاربرد لیست تگ و نقشه فرایندی بهروز مرجع همهٔ تستها برگهٔ لوپ چک امضاشده سند تحویل هر حلقه گواهی کالیبراسیون مبنای بازرسی و ممیزی دیتاشیت و کد سفارش خرید قطعهٔ یدکی در آینده نقشهٔ سیمکشی اصلاحشده عیبیابی سریع بعدی لیست تنظیمات و ستپوینتها بازیابی پس از تعویض دستگاه نکات ایمنی که نباید فراموش شوند
- پیش از هر تست، مجوز کار و قفل و برچسبگذاری انجام شود.
- اینترلاکهایی که موقتاً بایپس میشوند باید مکتوب، برچسبدار و در پایان کار برداشته شوند.
- در نواحی طبقهبندیشده، باز کردن درپوش دستگاه در حالت برقدار ممنوع است؛ به تجهیزات ضدانفجار مراجعه کنید.
- قبل از باز کردن لولهٔ ایمپالس، فشار خط تخلیه شود.
لوپ چک منظم، هزینهای است که یک بار پرداخت میشود و بارها صرفهجویی میکند. اگر در مرحلهٔ خرید هستید، چکلیست استعلام و خرید ابزار دقیق کمک میکند از ابتدا تجهیز درست انتخاب شود. برای مشاوره در انتخاب و راهاندازی، با کارشناسان فن کنترل تماس بگیرید.
خیلی از پروژهها در روز راهاندازی به مشکل میخورند، در حالی که همهٔ تجهیزات سالماند. علت معمولاً یک چیز است: حلقه بهصورت کامل تست نشده. لوپ چک یعنی دنبال کردن سیگنال از خود دستگاه فیلد تا صفحهٔ اپراتور و مطمئن شدن از اینکه هر تگ به جای درست وصل شده، مقیاس درست است و آلارمها عمل میکنند.
ترتیب کارها
- بازرسی نصب: جهت نصب، ترموول، لولهٔ ایمپالس، شیب لوله، گلند و آببندی.
- تست کابل: پیوستگی، مقاومت عایقی و درستی شمارهگذاری. اشتباه شمارهٔ کابل، رایجترین علت جابهجا شدن دو تگ است.
- بررسی ارت و شیلد: شیلد فقط از یک سر ارت شود؛ جزئیات در سیمکشی حلقه ۴ تا ۲۰ میلیآمپر.
- انرژیدار کردن کنترلشده: تغذیه را مرحلهای وصل کنید و ولتاژ ترمینال هر دستگاه را اندازه بگیرید.
- لوپ چک: تزریق سیگنال و مشاهدهٔ عدد در اتاق کنترل.
- تست عملکردی: آلارم، اینترلاک و حالت ایمن.
- راهاندازی سرد و سپس گرم با فرایند واقعی.
لوپ چک را چطور انجام دهیم؟
روش استاندارد این است که دستگاه فیلد را از حلقه جدا کنید و با کالیبراتور، جریان متناظر با پنج نقطهٔ ۰، ۲۵، ۵۰، ۷۵ و ۱۰۰ درصد را تزریق کنید؛ سپس همان لحظه عدد نمایشدادهشده در سیستم کنترل را ثبت کنید. سه چیز همزمان بررسی میشود:
- تگ درست: آیا همان تگی که انتظار داشتید تغییر میکند یا تگ دیگری؟
- مقیاس درست: ۱۲ میلیآمپر باید دقیقاً وسط رنج مهندسی را نشان دهد. اگر ندهد، اسکیل در سیستم کنترل اشتباه وارد شده است.
- جهت درست: در بعضی سیگنالها جهت بهاشتباه معکوس وارد میشود.
در مرحلهٔ بعد، سیگنال را از خود دستگاه تولید کنید (مثلاً فشار واقعی به ترانسمیتر بدهید) تا کل زنجیره از سنسور تا نمایش تأیید شود. تجهیزات لازم را در کیف ابزار تکنسین ابزار دقیق فهرست کردهایم و روش کالیبراسیون را در کالیبراسیون ترانسمیتر فشار با فلوک 718. مبانی سیگنال هم در مقالهٔ ۴ تا ۲۰ میلیآمپر و HART آمده است.
تست خروجیها و شیرها
- استروک تست: شیر کنترل را در ۰، ۵۰ و ۱۰۰ درصد فرمان بدهید و موقعیت واقعی ساقه را با فیدبک مقایسه کنید. هیسترزیس زیاد یعنی مشکل پکینگ یا تنظیم پوزیشنر؛ به مقالهٔ پوزیشنر و شیر کنترل و محاسبه Cv مراجعه کنید.
- تست حالت ایمن: هوای ابزار را قطع کنید و ببینید شیر واقعاً به وضعیت ایمن طراحیشده میرود.
- زمان بسته شدن شیرهای قطع اضطراری را اندازه بگیرید و ثبت کنید.
- تست سوئیچها: پرشر سوئیچ، لول سوئیچ و فلوسوئیچ را با شرایط واقعی یا شبیهسازیشده عمل دهید و نقطهٔ عملکرد را یادداشت کنید؛ به مقالهٔ پرشر سوئیچ و لول سوئیچ مراجعه کنید.
مدارکی که باید تحویل بگیرید
| مدرک | کاربرد |
|---|---|
| لیست تگ و نقشه فرایندی بهروز | مرجع همهٔ تستها |
| برگهٔ لوپ چک امضاشده | سند تحویل هر حلقه |
| گواهی کالیبراسیون | مبنای بازرسی و ممیزی |
| دیتاشیت و کد سفارش | خرید قطعهٔ یدکی در آینده |
| نقشهٔ سیمکشی اصلاحشده | عیبیابی سریع بعدی |
| لیست تنظیمات و ستپوینتها | بازیابی پس از تعویض دستگاه |
نکات ایمنی که نباید فراموش شوند
- پیش از هر تست، مجوز کار و قفل و برچسبگذاری انجام شود.
- اینترلاکهایی که موقتاً بایپس میشوند باید مکتوب، برچسبدار و در پایان کار برداشته شوند.
- در نواحی طبقهبندیشده، باز کردن درپوش دستگاه در حالت برقدار ممنوع است؛ به تجهیزات ضدانفجار مراجعه کنید.
- قبل از باز کردن لولهٔ ایمپالس، فشار خط تخلیه شود.
لوپ چک منظم، هزینهای است که یک بار پرداخت میشود و بارها صرفهجویی میکند. اگر در مرحلهٔ خرید هستید، چکلیست استعلام و خرید ابزار دقیق کمک میکند از ابتدا تجهیز درست انتخاب شود. برای مشاوره در انتخاب و راهاندازی، با کارشناسان فن کنترل تماس بگیرید.
