در معدن و کارخانههای فرآوری، تجهیزات ابزار دقیق در سختترین شرایط ممکن کار میکنند: دوغاب ساینده، گرد و غبار، لرزش شدید، رطوبت و دمای متغیر. اینجا معیار انتخاب اول دوام است و بعد دقت؛ دستگاهی که دقت آزمایشگاهی دارد اما در دو ماه ساییده میشود، انتخاب اشتباهی است.
۱) اندازهگیری دبی دوغاب
دوغاب معدنی مخلوطی از آب و ذرات جامد ساینده است. فلومتر مغناطیسی تنها گزینهای است که هیچ قطعهٔ متحرک یا مانعی در مسیر ندارد و همین آن را به استاندارد عملی این صنعت تبدیل کرده است. اما موفقیت آن به سه انتخاب بستگی دارد:
- لاینینگ: پلیاورتان یا لاستیک نرم که ضربهٔ ذرات را جذب میکند؛ PTFE در این کاربرد زود آسیب میبیند. جزئیات انتخاب لاینینگ و الکترود در این مقاله.
- سرعت جریان: قاعدهٔ عملی حدود ۲ تا ۳ متر بر ثانیه است. کمتر از آن، ذرات تهنشین میشوند و خط میگیرد؛ بیشتر از آن، سایش بهشدت زیاد میشود. یعنی سایز فلومتر از سرعت تعیین میشود، نه از قطر لوله.
- ارتبندی: در لولههای لاستیکی و پلاستیکی، حلقهٔ ارت الزامی است وگرنه سیگنال ناپایدار میشود؛ اصول آن در مقالهٔ سیمکشی لوپ و فلومتر مغناطیسی.
برای اندازهگیری همزمان دبی و چگالی دوغاب (که معیار درصد جامد است)، فلومتر کوریولیس گزینهٔ دقیق اما گرانتری است.
۲) سطح: سیلو، بونکر و مخزن دوغاب
در سیلوی سنگ و مواد خشک، غبار و شکل مخروطی توده، اندازهگیری را سخت میکند؛ راهکارها و نکات نصب در سطحسنجی مواد جامد و پودری در سیلو آمده است. برای مخازن دوغاب، رادار یا ترانسمیتر فشار با دیافراگم همسطح استفاده میشود تا رسوب در مسیر ایمپالس ایجاد نشود؛ به مقالهٔ سنسور سرامیکی و سیل دیافراگمی مراجعه کنید. المان سرامیکی در این کاربرد مزیت روشنی دارد چون در برابر سایش مقاوم است.
برای حفاظت پمپ دوغاب در برابر کارکرد خشک و برای آلارم پر شدن، یک لول سوئیچ مستقل بگذارید.
۳) توزین: از نوار نقاله تا بونکر
تناژ عبوری از نوار نقاله مبنای گزارش تولید و محاسبهٔ راندمان است. باسکول نواری از لودسل و سنسور سرعت نوار استفاده میکند؛ یعنی دقت آن هم به نصب مکانیکی درست وابسته است و هم به اندازهگیری سرعت. اصول لودسل و خطاهای رایج نصب را در مقالهٔ لودسل و توزین صنعتی و روشهای اندازهگیری سرعت را در مقالهٔ اندازهگیری دور آوردهایم.
۴) فلوتاسیون و لیچینگ: شیمی فرایند
- pH پارامتر اصلی کنترل فلوتاسیون است. الکترود در دوغاب ساینده عمر کوتاهی دارد؛ نصب در محفظهٔ نمونهگیری با جریان کنترلشده و برنامهٔ تمیزکاری منظم، عمر آن را چند برابر میکند. به اندازهگیری pH صنعتی مراجعه کنید.
- هدایت الکتریکی برای پایش غلظت محلول لیچینگ و آب فرایندی؛ مقالهٔ EC.
- دوزینگ معرفها: کلکتور، کفساز و آهک با پمپ دوزینگ تزریق میشوند و دبی کم آنها باید اندازهگیری شود؛ گزینهها در مقالهٔ دبی کم و دوزینگ دقیق.
۵) خنککاری و حفاظت تجهیزات
یاتاقان آسیاب، گیربکس و موتورهای بزرگ به آب خنککاری وابستهاند. قطع جریان خنککاری در چند دقیقه میتواند تجهیز چند میلیاردی را از کار بیندازد. یک فلوسوئیچ پدلی ساده یا فلوسوئیچ کالریمتری ارزانترین بیمهای است که میتوانید بخرید. دمای یاتاقان هم با RTD و ترانسمیتر دما پایش میشود.
۶) ایمنی: گرد و غبار قابل انفجار
غبار برخی مواد معدنی و بهویژه زغالسنگ، در غلظت مشخص قابل انفجار است. تجهیزات نصبشده در این نواحی باید برای ناحیهٔ گرد و غبار گواهی داشته باشند — این با گواهی گاز فرق دارد و در کد سفارش باید صریح باشد. توضیح ساده در تجهیزات ضدانفجار: Zone، Ex d و Ex i.
۷) نگهداری در محیط سخت
در معدن، بازهٔ سرویس کوتاهتر از صنایع دیگر است و قطعات مصرفی (لاینینگ، الکترود، الکترود pH، گسکت) باید در انبار موجود باشند. چارچوب تدوین برنامه را در نگهداری پیشگیرانه ابزار دقیق و معیار انتخاب جنس مقاوم به سایش و خوردگی را در این راهنما آوردهایم.
جدول خلاصه
| نیاز | گزینهٔ پیشنهادی |
|---|---|
| دبی دوغاب | فلومتر مغناطیسی با لاینینگ پلیاورتان |
| چگالی و درصد جامد | کوریولیس یا چگالیسنج |
| سطح سیلو مواد خشک | رادار فرکانس بالا |
| سطح مخزن دوغاب | رادار یا فشار با دیافراگم همسطح |
| تناژ نوار نقاله | باسکول نواری با لودسل |
| کنترل فلوتاسیون | pH و EC با محفظه نمونهگیری |
| حفاظت خنککاری | فلوسوئیچ |
برای انتخاب تجهیزات متناسب با دوغاب و شرایط سایشی خط خود، مشخصات فرایند را برای کارشناسان فن کنترل بفرستید؛ اطلاعات لازم برای استعلام در این چکلیست فهرست شده است.

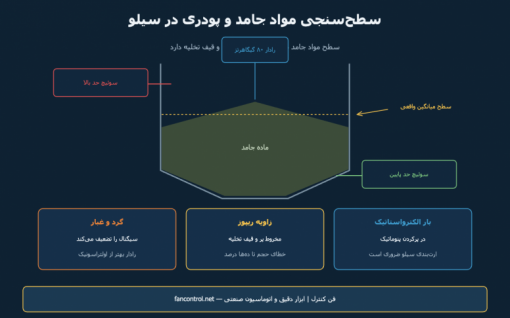

سطحسنجی مایعات نسبتاً حلشده است، اما سیلوی سیمان، آرد، پلیمر، دانه یا خاک معدنی داستان دیگری دارد. در مواد جامد، «سطح» یک صفحهٔ افقی نیست: هنگام پرکردن مخروط تشکیل میشود و هنگام تخلیه قیف. اگر سنسور را در نقطهٔ اشتباه بگذارید، عددی میگیرید که با موجودی واقعی سیلو تفاوت زیادی دارد.
چهار مشکلی که مواد جامد اضافه میکنند
- زاویهٔ ریپوز: شیب طبیعی توده در پرکردن و تخلیه متفاوت است. اندازهگیری در مرکز، هنگام پرکردن بیشبرآورد و هنگام تخلیه کمبرآورد میدهد. برای همین معمولاً نقطهٔ نصب کمی خارج از مرکز و در حدود یکسوم شعاع انتخاب میشود.
- گرد و غبار: در لحظهٔ پرکردن، فضای بالای سیلو پر از غبار است. این غبار موج صوتی را بهشدت تضعیف میکند و علت اصلی «گم شدن اکو» در اولتراسونیک است.
- ضریب دیالکتریک پایین: بسیاری از پودرها بازتاب راداری ضعیفی دارند؛ در نتیجه حساسیت و فرکانس دستگاه اهمیت پیدا میکند.
- الکترواستاتیک و چسبندگی: پرکردن پنوماتیک بار الکتریکی ایجاد میکند و مواد ریزدانه به دیواره و به خود سنسور میچسبند.
سوئیچ حد: ساده، ارزان و اغلب کافی
در بسیاری از سیلوها اصلاً نیازی به اندازهگیری پیوسته نیست؛ فقط باید بدانیم پر شده یا خالی. سوئیچ لرزشی (چنگالی یا میلهای) وقتی ماده اطراف چنگال را بگیرد، فرکانس ارتعاش تغییر میکند و کنتاکت عمل میکند. مدلهای ویژهٔ جامدات مانند لول سوئیچ لرزشی اندرس هاوزر Soliphant برای همین کاربرد ساخته شدهاند و نسبت به چسبندگی و غبار مقاوماند. کاربردهای معمول:
- حد بالا: جلوگیری از سرریز و توقف خودکار پرکردن — مهمترین کاربرد ایمنی سیلو.
- حد پایین: جلوگیری از کار خشک ماردون یا هشدار سفارش مجدد مواد.
- تأیید جریان مواد در مسیر انتقال.
مقایسهٔ خانوادههای سوئیچ سطح را در مقالهٔ لول سوئیچ آوردهایم.
اندازهگیری پیوسته: رادار انتخاب اول است
برای موجودیگیری و برنامهریزی تولید به عدد پیوسته نیاز دارید. امروز رادار غیرتماسی با فرکانس بالا استاندارد عملی سیلوهای جامد است: زاویهٔ پرتو باریکتر، تمرکز بهتر روی سطح و مصونیت بیشتر نسبت به غبار و بخار. برای دیوارهٔ پر از سازه و نردبان داخلی، پرتوی باریک تفاوت را میسازد. اصول کار، نصب و تنظیم آن را در مقالهٔ رادار سطحسنج توضیح دادهایم؛ نمونههایی مانند لول ترانسمیتر راداری وگا VEGAPULS و لول ترانسمیتر راداری اندرس هاوزر Micropilot در این دسته قرار میگیرند.
اولتراسونیک کی جواب میدهد؟
در سیلوهای کوتاه، مواد درشتدانه و بدون غبار شدید، اولتراسونیک هنوز گزینهٔ اقتصادی است؛ اما در پرکردن پنوماتیک سیمان یا آرد، سیگنال در غبار گم میشود. محدودیتهای این روش در مقالهٔ سطحسنج اولتراسونیک آمده است. نمونههای صنعتی مانند سطحسنج اولتراسونیک کوبولد NUS برای کاربردهای سبکتر مناسباند.
رادار هدایتشده و روشهای مکانیکی
رادار هدایتشده با پروب طنابی هم در جامدات استفاده میشود، اما باید به نیروی کششی وارد بر پروب توجه کرد؛ در سیلوی بلند و مادهٔ سنگین، این نیرو میتواند چند تن باشد و نقطهٔ اتصال سقف باید برای آن محاسبه شود. روش وزنی (لودسل زیر پایههای سیلو) هم یک جایگزین کاملاً متفاوت است که بهجای سطح، جرم را میدهد و مستقل از شکل توده است؛ جزئیات آن در مقالهٔ لودسل و توزین صنعتی آمده است.
جدول انتخاب
| شرایط | گزینهٔ پیشنهادی |
|---|---|
| فقط آلارم پر و خالی | سوئیچ لرزشی جامدات |
| سیلوی بلند با غبار زیاد | رادار فرکانس بالا |
| سیلوی کوتاه، مواد درشت | اولتراسونیک |
| نیاز به موجودی وزنی دقیق | لودسل زیر سیلو |
| مواد چسبنده و مرطوب | رادار با پرتو باریک و پرج هوا |
نکات نصب که خطا را کم میکند
- سنسور را دور از مسیر ورودی مواد نصب کنید تا جریان ریزش، اکوی کاذب ندهد.
- نازل نصب را کوتاه و بدون لبهٔ تیز بگیرید؛ نازل بلند منبع بازتاب مزاحم است.
- سیلو و سنسور را بهدرستی ارت کنید؛ در انتقال پنوماتیک، بار الکترواستاتیک هم مسئلهٔ ایمنی است و هم منبع نویز. اصول ارت و شیلد در مقالهٔ سیمکشی لوپ ۴ تا ۲۰ میلیآمپر توضیح داده شده است.
- اگر گرد و غبار قابل اشتعال دارید (آرد، شکر، پودر فلز)، تجهیزات باید برای Zone گرد و غبار انتخاب شوند؛ به مقالهٔ تجهیزات ضدانفجار مراجعه کنید.
- در تنظیم اولیه، حتماً چند نقطهٔ مرجع با اندازهگیری دستی (شاقول) بگیرید تا منحنی حجم درست کالیبره شود.
برای انتخاب روش مناسب سیلوی خود، ارتفاع و قطر سیلو، نوع و دانهبندی ماده، روش پرکردن و نیاز به دقت را برای کارشناسان فن کنترل بفرستید.
