در دنیایی که همه‌چیز بی‌سیم و دیجیتال شده، عجیب است که ستون فقرات ابزار دقیق صنعتی هنوز یک جریان الکتریکی ساده بین ۴ تا ۲۰ میلی‌آمپر است. اما این ماندگاری دلیل مهندسی محکمی دارد.

چرا جریان، نه ولتاژ؟

در یک مدار سری، جریان در تمام نقاط یکسان است. یعنی هر قدر کابل بلند باشد و هر قدر افت ولتاژ داشته باشد، جریانی که ترانسمیتر می‌فرستد همان جریانی است که کارت ورودی می‌خواند. اگر سیگنال ولتاژی بود، در ۳۰۰ متر کابل، افت ولتاژ به‌سادگی به خطای چنددرصدی تبدیل می‌شد. همین یک ویژگی، 4-20mA را برای محیط صنعتی بی‌رقیب کرده است.

صفر زنده: هوشمندی در طراحی

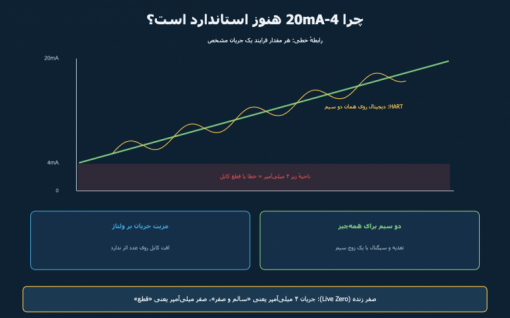

چرا بازه از صفر شروع نمی‌شود؟ چون آن‌وقت «فرایند در حداقل» و «کابل قطع شده» هر دو صفر می‌شدند و قابل تشخیص نبودند. با شروع از ۴ میلی‌آمپر، مقدار حداقلِ فرایند عدد ۴ را می‌دهد و هر عددی زیر ۳٫۸ یعنی مشکل واقعی: قطعی کابل، خرابی ترانسمیتر یا افت تغذیه. به این ویژگی Live Zero می‌گویند.

بالای بازه هم همین منطق هست: اکثر ترانسمیترها در صورت تشخیص خرابی داخلی، عمداً جریان را به بالای ۲۱ میلی‌آمپر (یا زیر ۳٫۶) می‌برند تا سیستم کنترل بفهمد این عدد قابل اتکا نیست. روش عیب‌یابی این حالت‌ها را در مقالهٔ ابزار تکنسین ابزار دقیق نوشته‌ایم.

HART: دیجیتال سوار بر آنالوگ

محدودیت 4-20mA این است که فقط یک عدد منتقل می‌کند. HART این را حل کرد بدون آنکه چیزی را خراب کند: یک سیگنال دیجیتال بسیار کم‌دامنه روی همان جریان سوار می‌شود، طوری که میانگینش صفر است و روی عدد آنالوگ هیچ اثری نمی‌گذارد. نتیجه: سیستم قدیمی همان ۴ تا ۲۰ را می‌بیند و در عین حال می‌توان با یک هندهلد یا نرم‌افزار، به دنیای دیگری دسترسی داشت:

• پیکربندی از راه دور: تغییر رنج، واحد و میرایی بدون رفتن پای دستگاه.
• متغیرهای ثانویه: مثلاً یک فلومتر کوریولیس علاوه بر دبی، چگالی و دما را هم گزارش می‌کند.
• تشخیص عیب: ترانسمیتر می‌گوید دقیقاً چه مشکلی دارد، نه فقط اینکه خراب است.

تقریباً همهٔ ترانسمیترهای امروزی HART دارند — از روزمونت 3051S تا اندرس هاوزر Cerabar S PMC71. اگر از این قابلیت استفاده نمی‌کنید، عملاً بخشی از پولی که داده‌اید بلااستفاده مانده است.

پنج قاعدهٔ سیم‌کشی لوپ

1. مقاومت حلقه را حساب کنید: مجموع مقاومت کابل و بارها نباید از توان تغذیه بیشتر شود، وگرنه در بالای رنج لوپ اشباع می‌شود. برای HART معمولاً حداقل حدود ۲۵۰ اهم بار لازم است.
2. کابل زوج به‌هم‌تابیده و شیلددار استفاده کنید.
3. شیلد را فقط از یک طرف (اتاق کنترل) ارت کنید؛ دو طرفه بستن، حلقهٔ زمین و نویز می‌سازد.
4. کابل سیگنال را از کابل قدرت جدا کنید؛ موازی کشیدن با کابل موتور و درایو، نویز القا می‌کند.
5. در مناطق خطرناک از بریر یا آیزولاتور مناسب استفاده کنید — جزئیات در مقالهٔ تجهیزات ضدانفجار.

آینده: اترنت به فیلد می‌آید

نسل بعدی، Ethernet-APL است: سرعت اترنت با ایمنی و تغذیهٔ دوسیمه در محیط انفجاری. این فناوری را قبلاً در دستاورد تازهٔ کرونه در Ethernet-APL معرفی کرده‌ایم. با این حال، 4-20mA به این زودی‌ها بازنشسته نمی‌شود — سادگی و قابلیت اطمینانش هنوز بی‌رقیب است.

برای مشاورهٔ انتخاب ترانسمیتر و پروتکل مناسب پروژه: 021-88850346 و 021-88658508.

در یک حلقهٔ کنترل، اتاق کنترل فرمان می‌دهد «ولو ۴۰ درصد باز باشد». اما آیا واقعاً ۴۰ درصد باز می‌شود؟ بدون پوزیشنر، پاسخ اغلب منفی است — و همین اختلاف کوچک، عامل نوسان بسیاری از حلقه‌های کنترلی است که مهندسان ساعت‌ها دنبال تنظیم PID آن‌ها می‌گردند.

چرا ولو سر جای فرمان نمی‌ایستد؟

اکچویتور پنوماتیک ساده یعنی تعادل بین فشار هوا روی دیافراگم و نیروی فنر. اما در عمل چند نیروی دیگر هم وارد می‌شوند: اصطکاک پکینگ ساقه، نیروی سیال که به پلاگ فشار می‌آورد و در فشارهای بالا قابل توجه است، و هیسترزیس — یعنی ولو در حالت باز شدن و بسته شدن، برای یک سیگنال یکسان در دو جای متفاوت می‌ایستد.

مفهوم هیسترزیس را قبلاً در این مقاله توضیح داده‌ایم؛ در کنترل ولو، همین پدیده باعث می‌شود تغییرات کوچک سیگنال اصلاً به حرکت منجر نشود (باند مرده) و حلقه شروع به نوسان کند.

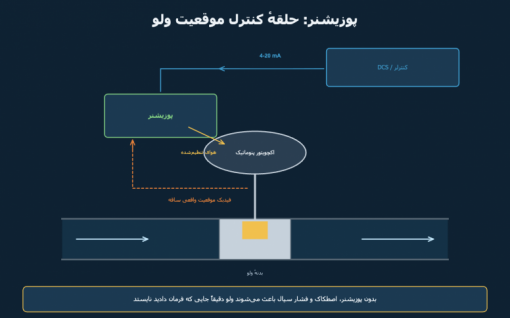

پوزیشنر: یک حلقهٔ کنترل کوچک روی خود ولو

پوزیشنر سیگنال 4-20mA کنترلر را می‌گیرد، موقعیت واقعی ساقه را با یک بازوی فیدبک اندازه می‌گیرد و اختلاف را می‌سنجد. اگر ولو عقب باشد، هوای بیشتری به اکچویتور می‌دهد و اگر جلو زده باشد، تخلیه می‌کند — تا وقتی موقعیت واقعی با فرمان یکی شود. یعنی مسئولیت رسیدن به نقطهٔ درست، از دوش کنترلر برداشته و به خود ولو سپرده می‌شود.

سه دستاورد فوری: حذف تقریبی اثر اصطکاک و نیروی سیال، پاسخ سریع‌تر (چون پوزیشنر می‌تواند حجم هوای بیشتری را سریع جابه‌جا کند) و امکان تغییر مشخصهٔ ولو بدون تعویض قطعات مکانیکی. نمونهٔ موجود: پوزیشنر ولو زیمنس.

پوزیشنر یا شیر برقی؟ دو کار متفاوت

این دو را نباید با هم اشتباه گرفت. شیر برقی (سلنوئید ولو) فقط دو حالت دارد: باز یا بسته — برای قطع و وصل و توابع ایمنی. پوزیشنر برای کنترل پیوستهی درصد باز شدن است. در بسیاری از سیستم‌ها هر دو کنار هم نصب می‌شوند: پوزیشنر برای کنترل عادی و یک شیر برقی ضدانفجار مکسیل برای بستن اضطراری در مسیر ESD.

هوای ابزار دقیق: شرط بقای هر دو

پوزیشنر و شیر برقی، هر دو به هوای تمیز، خشک و با فشار پایدار نیاز دارند. رطوبت و ذرات روغن، شیپورهٔ باریک پوزیشنر را می‌گیرند و در سرما یخ می‌زنند — رایج‌ترین علت خرابی این تجهیزات. یک فیلتر رگلاتور SMC مدل IW215-02 پای هر ولو، ارزان‌ترین بیمه‌نامهٔ ممکن است.

چهار نکتهٔ راه‌اندازی

1. کالیبراسیون خودکار (Auto-Setup) را اجرا کنید: پوزیشنرهای دیجیتال خودشان کورس کامل ولو و نقاط انتهایی را پیدا می‌کنند.
2. بازوی فیدبک را درست تنظیم کنید: زاویهٔ اشتباه یعنی خطای غیرخطی در تمام محدوده.
3. وضعیت ایمن هنگام قطع هوا یا سیگنال (باز یا بسته) را متناسب با فرایند انتخاب کنید.
4. از داده‌های تشخیصی استفاده کنید: پوزیشنرهای هوشمند تعداد حرکات و اصطکاک ساقه را ثبت می‌کنند و می‌توانند قبل از خرابی، نیاز به سرویس پکینگ را اعلام کنند.

برای انتخاب پوزیشنر متناسب با اکچویتور و نوع ولو، مشخصات ولو و رنج فشار هوا را بفرستید: 021-88850346 و 021-88658508.

وقتی کسی می‌گوید «آنالایزر اکسیژن می‌خواهم»، اولین سؤال ما همیشه یکی است: اکسیژن حل‌شده در آب یا اکسیژن موجود در گاز داغ دودکش؟ این دو، با اینکه هر دو «اکسیژن» می‌سنجند، از نظر فناوری، قیمت و نصب هیچ شباهتی به هم ندارند و جای یکدیگر را نمی‌گیرند.

اکسیژن محلول (DO): حیات در آب

در تصفیهٔ فاضلاب، حوض هوادهی قلب فرایند بیولوژیکی است: باکتری‌ها برای تجزیهٔ آلودگی به اکسیژن نیاز دارند. اگر DO کم باشد فرایند می‌خوابد و اگر زیاد باشد، برق بلوئرها بیهوده هدر می‌رود — و هزینهٔ برق هوادهی معمولاً بزرگ‌ترین بخش هزینهٔ عملیاتی تصفیه‌خانه است. یک لوپ کنترل DO درست، مستقیماً پول برمی‌گرداند.

سنسورهای امروزی از دو نسل‌اند: قدیمی‌ها غشایی-الکتروشیمیایی (نیازمند تعویض دوره‌ای غشا و الکترولیت) و نسل جدید نوری (اپتیکال) که با تابش نور به یک لایهٔ فلورسنت کار می‌کنند، الکترولیت ندارند و نگهداری‌شان بسیار کمتر است. نمونه‌های موجود در فن کنترل: سنسور اکسیژن محلول نوری اندرس هاوزر Oxymax COS61D و آنالایزر اکسیژن محلول یوکوگاوا DO202G.

اکسیژن گاز دودکش: پول سوختی که می‌سوزانید

در بویلر، کوره و ریفرمر، درصد اکسیژن باقی‌مانده در گاز خروجی مستقیماً می‌گوید احتراق چقدر بهینه است. هوای اضافی زیاد یعنی گرم کردن هوای بی‌مصرف و فرستادنش به هوا (اتلاف سوخت)، و هوای اضافی کم یعنی سوخت نسوخته، دوده و مونوکسید کربن. نگه داشتن اکسیژن در باند بهینه (معمولاً چند درصد) می‌تواند چند درصد در مصرف سوخت صرفه‌جویی کند.

فناوری استاندارد اینجا سل زیرکونیاست: سرامیک زیرکونیوم در دمای حدود ۷۰۰ درجه بین اکسیژن گاز فرایند و هوای مرجع، ولتاژی تولید می‌کند که تابع نسبت این دو است. مزیت بزرگش نصب درجا (In-Situ) است — پروب مستقیم داخل دودکش می‌رود، پس تأخیر نمونه‌برداری و مشکل چگالش وجود ندارد. نمونهٔ موجود: آنالایزر اکسیژن یوکوگاوا OX400 با سنسور زیرکونیوم.

نکات نگهداری که فراموش می‌شوند

1. کالیبراسیون DO ساده است: نقطهٔ اشباع در هوا (۱۰۰٪) و در صورت نیاز نقطهٔ صفر با محلول سولفیت سدیم. سنسور نوری معمولاً فقط یک نقطه لازم دارد.
2. DO به‌شدت تابع دما و فشار جو است؛ جبران خودکار دما باید فعال باشد وگرنه عدد در تابستان و زمستان قابل مقایسه نیست.
3. پروب زیرکونیا فیلتر می‌خواهد: در دودکش‌های پرغبار، فیلتر سرامیکی نوک پروب را مرتب چک کنید؛ گرفتگی، پاسخ را کند و عدد را غیرواقعی می‌کند.
4. هوای مرجع تمیز: اگر هوای مرجع پروب زیرکونیا آلوده یا مرطوب باشد، کل مبنای اندازه‌گیری جابه‌جا می‌شود.

اکسیژن، کنار بقیهٔ پارامترها

در اکثر تصفیه‌خانه‌ها این سه پارامتر با هم پایش می‌شوند: pH، هدایت الکتریکی و اکسیژن محلول. آنالایزرهای دوکاناله مثل روزمونت 1056 اجازه می‌دهند دو تا از این‌ها را با یک دستگاه بخوانید و هزینهٔ تابلو و کابل‌کشی را کم کنید.

برای انتخاب درست، بگویید اکسیژن را در چه سیالی و در چه دمایی می‌خواهید اندازه بگیرید: 021-88850346 و 021-88658508.

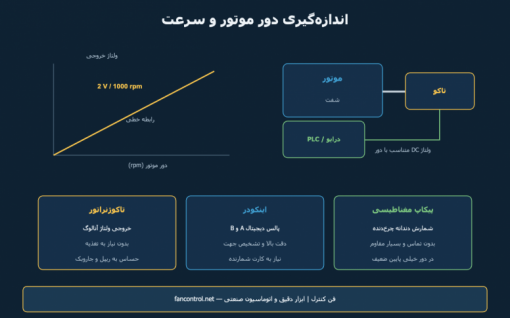

هر جا سرعت مهم باشد — از نوار نقاله و اکسترودر تا جرثقیل و پمپ دور متغیر — باید دور واقعی را اندازه گرفت. درایو می‌تواند فرکانس خروجی را بگوید، اما فرکانس خروجی «فرمان» است نه «واقعیت»؛ لغزش موتور، تسمهٔ لیز خورده یا کوپلینگ آسیب‌دیده باعث می‌شود سرعت واقعی با فرمان یکی نباشد. سه راه رایج برای اندازه‌گیری دور وجود دارد.

تاکوژنراتور: ساده‌ترین راه

تاکوژنراتور در واقع یک ژنراتور DC کوچک است که به شفت متصل می‌شود و ولتاژی متناسب با دور تولید می‌کند. مشخصهٔ اصلی آن با واحد ولت بر هزار دور بیان می‌شود؛ مثلاً تاکوژنراتور ۲ ولت مدل K4A2 در هر ۱۰۰۰ دور بر دقیقه، حدود ۲ ولت تولید می‌کند. مزیت بزرگ آن این است که به هیچ تغذیه‌ای نیاز ندارد و خروجی‌اش مستقیماً قابل خواندن است.

• جهت چرخش با پلاریتهٔ ولتاژ مشخص می‌شود؛ برای مدارهای رفت و برگشت مفید است.
• خطی بودن در محدودهٔ کاری بسیار خوب است، اما نزدیک دور صفر ولتاژ آن‌قدر کوچک می‌شود که نویز غالب می‌شود.
• ریپل ناشی از کموتاتور روی سیگنال سوار است؛ برای حلقه‌های کنترل سریع باید فیلتر شود.
• جاروبک قطعهٔ مصرفی است و در کاربردهای دائم‌کار باید در برنامهٔ نگهداری دیده شود.

اینکودر: وقتی دقت و موقعیت لازم است

اینکودر افزایشی به‌جای ولتاژ، پالس تولید می‌کند. تعداد پالس در هر دور (PPR) دقت را تعیین می‌کند و دو کانال A و B با اختلاف فاز ۹۰ درجه، جهت چرخش را مشخص می‌کنند. کانال Z یک پالس در هر دور می‌دهد که برای مرجع موقعیت استفاده می‌شود. چون خروجی دیجیتال است، در برابر نویز به‌مراتب مقاوم‌تر از ولتاژ آنالوگ است — اما نیاز به تغذیه و ورودی شمارندهٔ سریع در PLC یا درایو دارد.

پیکاپ مغناطیسی: مقاوم‌ترین گزینه

یک سنسور بدون تماس روبه‌روی چرخ‌دنده نصب می‌شود و با عبور هر دندانه، یک پالس تولید می‌کند. چیزی برای خراب شدن ندارد، در برابر روغن، گرد و غبار و دمای بالا مقاوم است و برای حفاظت اورسپید توربین و موتورهای بزرگ استاندارد صنعت است. ضعف اصلی‌اش این است که در دورهای خیلی پایین، دامنهٔ سیگنال کم می‌شود.

مقایسهٔ کاربردی

نکات نصب و سیم‌کشی

• هم‌محوری کوپلینگ: ناهم‌محوری باعث لرزش، نوسان سیگنال و شکستن شفت تاکو می‌شود. از کوپلینگ انعطاف‌پذیر استفاده کنید.
• کابل شیلددار و جدا از کابل قدرت؛ خروجی تاکو یک سیگنال آنالوگ ضعیف است و کنار کابل خروجی درایو به‌سرعت آلوده می‌شود. اصول این کار در سیم‌کشی حلقه ۴ تا ۲۰ میلی‌آمپر توضیح داده شده و عیناً اینجا هم صادق است.
• بار ورودی: مقاومت ورودی کارت را بررسی کنید؛ بار خیلی سنگین، ولتاژ تاکو را می‌کشد و مقیاس را به هم می‌زند.
• تبدیل به ۴ تا ۲۰ میلی‌آمپر: اگر می‌خواهید سرعت را به سیستم کنترل مرکزی ببرید، از مبدل استفاده کنید تا سیگنال در مسیر طولانی افت نکند. برای نمایش محلی هم نشانگر میدانی مانند نشانگر سیگنال میدانی ABB 695FI مناسب است.
• محدودهٔ کاری: حداکثر دور مجاز تاکو باید بالاتر از بیشترین دور کاری ماشین باشد، نه برابر آن.

عیب‌یابی سریع

اندازه‌گیری دور معمولاً بخشی از یک زنجیرهٔ بزرگ‌تر است: دور پمپ، دبی و فشار با هم معنا پیدا می‌کنند. برای تکمیل این تصویر، راهنمای انتخاب فلومتر و راهنمای انتخاب ترانسمیتر فشار را ببینید. برای انتخاب تاکوژنراتور متناسب با درایو و ماشین خود با کارشناسان فن کنترل تماس بگیرید.

یک حلقهٔ ۴ تا ۲۰ میلی‌آمپر روی کاغذ ساده است: دو سیم، یک منبع تغذیه و یک مقاومت. اما بخش بزرگی از تماس‌های «عدد نوسان دارد» یا «ترانسمیتر کار نمی‌کند» به سه چیز برمی‌گردد: بار حلقه، ارت و شیلد. این مقاله همان سه مورد را عملی توضیح می‌دهد.

چرا جریان و نه ولتاژ؟

در یک مدار سری، جریان در تمام نقاط برابر است؛ پس افت ولتاژ روی کابل، عدد را تغییر نمی‌دهد. سیگنال ولتاژی (۰ تا ۱۰ ولت) در ۵ متر مشکلی ندارد اما در ۵۰ متر و کنار کابل موتور، به‌سرعت آلوده می‌شود. مزیت دوم شروع از ۴ میلی‌آمپر است: صفر «زنده» یعنی اگر جریان صفر شد، می‌دانید سیم قطع شده و نه اینکه فرایند صفر است. مبانی این سیگنال و پروتکل دیجیتال روی آن را در سیگنال ۴ تا ۲۰ میلی‌آمپر و پروتکل HART توضیح داده‌ایم.

دو سیمه، سه سیمه، چهار سیمه

• دو سیمه (Loop Powered): تغذیه و سیگنال از یک زوج سیم. ساده‌ترین و رایج‌ترین حالت. ترانسمیتر برای کار کردن به حداقل ولتاژ (معمولاً ۱۰ تا ۱۲ ولت) روی ترمینال خودش نیاز دارد.
• سه سیمه: تغذیه جدا و سیگنال با یک سیم مشترک منفی. در سنسورهای ماشین‌آلات رایج است.
• چهار سیمه: تغذیه و خروجی کاملاً مجزا. برای دستگاه‌های پرمصرف مانند آنالایزرها و برخی فلومترهای مغناطیسی لازم است.

بار حلقه را حساب کنید، نه حدس بزنید

ولتاژ منبع باید هم‌زمان نیاز ترانسمیتر و افت روی همهٔ مقاومت‌های مسیر را تأمین کند:

R_max = (V_منبع − V_{حداقل ترانسمیتر}) ÷ 0.02

مثال: منبع ۲۴ ولت و ترانسمیتری که حداقل ۱۲ ولت می‌خواهد. حداکثر مقاومت مجاز کل حلقه برابر است با (۲۴ − ۱۲) ÷ ۰٫۰۲ یعنی ۶۰۰ اهم. حالا از این ۶۰۰ اهم کم کنید: ۲۵۰ اهم مقاومت ورودی PLC، مقاومت نمایشگر یا رکوردر سری، مقاومت کابل (رفت و برگشت) و افت روی بریرهای ایمنی. اگر جمع از حد عبور کند، ترانسمیتر در دبی بالا (۲۰ میلی‌آمپر) اشباع می‌شود؛ نشانهٔ کلاسیکش این است که عدد تا میانهٔ رنج درست است و در بالای رنج «می‌خوابد».

منبع تغذیه ۲۴ ولت را دست‌کم نگیرید

سه نکته: اول، حاشیهٔ توان — مجموع مصرف را حساب کنید و دست‌کم ۳۰ درصد ظرفیت اضافه بگیرید تا منبع در دمای تابستان تابلو داغ نکند. دوم، ریپل و رگولاسیون — ریپل بالا مستقیماً روی عدد آنالوگ می‌نشیند. سوم، تفکیک — تغذیهٔ ابزار دقیق را از تغذیهٔ رله‌ها، شیربرقی‌ها و بوق و چراغ جدا کنید، چون جریان هجومی کویل، ولتاژ را لحظه‌ای می‌اندازد. برای تابلوهای ابزار دقیق منبع تغذیه سوئیچینگ صنعتی ۲۴ ولت گزینهٔ متداولی است. اگر شیربرقی هم روی همان تابلو دارید، ملاحظات آن را در مقالهٔ شیر برقی (سلنوئید ولو) ببینید.

ارت و شیلد: قانون یک سر

کابل ابزار دقیق باید زوج به هم تابیده و شیلددار باشد. شیلد را فقط در یک سر — معمولاً سمت تابلو کنترل — به ارت وصل کنید. اگر هر دو سر ارت شوند، اختلاف پتانسیل بین دو نقطهٔ ارت باعث عبور جریان از شیلد می‌شود؛ همان چیزی که به آن «حلقهٔ ارت» می‌گویند و روی سیگنال می‌نشیند. نکات بعدی:

• کابل سیگنال را در سینی جدا از کابل قدرت بکشید؛ فاصلهٔ عملی دست‌کم ۲۰ تا ۳۰ سانتی‌متر و در تقاطع‌ها زاویهٔ ۹۰ درجه.
• از کنار درایو و اینورتر عبور ندهید. کابل خروجی درایو یکی از بدترین منابع نویز در کارخانه است.
• شیلد را به ترمینال ارت تمیز تابلو وصل کنید، نه به بدنهٔ رنگ‌شده.
• سیم شیلد رهاشده را عایق کنید تا به بدنه نخورد و ارت ناخواسته ایجاد نکند.
• در مسیرهای طولانی یا بین دو تابلو با ارت مجزا، از ایزولاتور سیگنال استفاده کنید.

عیب‌یابی سریع با یک مولتی‌متر

برای تست، حلقه را باز کنید و مولتی‌متر را در حالت میلی‌آمپر سری قرار دهید، یا از کالیبراتور لوپ استفاده کنید تا هم بخوانید و هم جریان تزریق کنید. ابزارهای لازم را در کیف ابزار تکنسین ابزار دقیق و روش صحه‌گذاری را در کالیبراسیون ترانسمیتر فشار با فلوک 718 آورده‌ایم. اگر ناحیه طبقه‌بندی‌شدهٔ انفجاری دارید، محدودیت‌های انرژی حلقه در تجهیزات ضدانفجار: Zone، Ex d و Ex i توضیح داده شده است.

در انتخاب ترانسمیتر، منبع تغذیه و ملحقات حلقه، کارشناسان فن کنترل در کنار شما هستند.

خیلی از خطاهای دمایی در کارخانه، از خود سنسور نیستند؛ از مسیر انتقال سیگنال می‌آیند. سنسور PT100 مقاومتی چند اهمی و ترموکوپل ولتاژی چند میلی‌ولتی تولید می‌کند — هر دو آن‌قدر ضعیف‌اند که یک کابل ۴۰ متری کنار مسیر اینورتر می‌تواند چند درجه خطا به عدد اضافه کند. ترانسمیتر دما این سیگنال خام را در نزدیک‌ترین نقطه به سنسور به یک سیگنال مقاوم (۴ تا ۲۰ میلی‌آمپر یا دیجیتال) تبدیل می‌کند.

ترانسمیتر دقیقاً چه کاری انجام می‌دهد؟

• تبدیل و تقویت: مقاومت یا ولتاژ خام را به ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند؛ جریان برخلاف ولتاژ در طول کابل افت نمی‌کند.
• خطی‌سازی: منحنی غیرخطی PT100 و ترموکوپل را با جدول استاندارد (IEC 60751 و IEC 60584) به دما تبدیل می‌کند؛ کاری که کارت آنالوگ ارزان‌قیمت PLC معمولاً با دقت کمتری انجام می‌دهد.
• جبران اتصال سرد (CJC): برای ترموکوپل ضروری است و در ترانسمیتر با دقت بیشتری از تابلو انجام می‌شود.
• تشخیص خطا: قطع سنسور یا اتصال کوتاه را به‌صورت جریان مشخص (مثلاً ۳٫۶ یا ۲۱ میلی‌آمپر) اعلام می‌کند تا سیستم کنترل بین «دمای صفر» و «سنسور قطع» تفاوت بگذارد.
• کاهش هزینهٔ کابل: کابل جبران‌شدهٔ ترموکوپل گران است؛ با ترانسمیتر می‌توان از کابل زوج معمولی استفاده کرد.

دو سیمه، سه سیمه یا چهار سیمه؟

در PT100 مقاومت خود سیم‌ها با مقاومت سنسور جمع می‌شود. در اتصال دو سیمه این مقاومت مستقیماً به خطا تبدیل می‌شود (تقریباً هر ۰٫۳۹ اهم برابر ۱ درجه سانتی‌گراد). اتصال سه سیمه بخش عمدهٔ این خطا را حذف می‌کند و استاندارد صنعتی رایج است. چهار سیمه دقیق‌ترین حالت است و برای آزمایشگاه و کاربردهای مرجع استفاده می‌شود. اگر ترانسمیتر را روی سر سنسور نصب کنید، طول سیم خام به چند سانتی‌متر می‌رسد و این بحث عملاً منتفی می‌شود. تفاوت PT100 و ترموکوپل را در مقالهٔ سنسور دما RTD یا ترموکوپل؟ مرور کنید.

سه نوع نصب و کاربرد هرکدام

هدمانت (Head-mount)

یک ماژول گرد که داخل سربکس ترموول نصب می‌شود. کوتاه‌ترین مسیر سیگنال خام و تمیزترین سیم‌کشی را می‌دهد و امروز پرکاربردترین گزینه در پروژه‌های جدید است. ترانسمیتر دما روزمونت 644 نمونهٔ شناخته‌شدهٔ این خانواده با قابلیت HART و تشخیص خرابی سنسور است. مدل روزمونت 3144P برای کاربردهای حساس‌تر، ورودی دوگانه و قابلیت Hot Backup دارد؛ یعنی اگر سنسور اول قطع شود بدون وقفه به سنسور دوم سوئیچ می‌کند.

ریلی (DIN Rail)

روی ریل داخل تابلو کنترل بسته می‌شود. مزیتش دسترسی و تعویض آسان، قیمت پایین‌تر و امکان تجمیع چند کانال در یک نقطه است؛ اما کابل خام سنسور باید تا تابلو کشیده شود. ترانسمیتر دما ریلی روزمونت 248 برای همین کاربرد ساخته شده و برای بازسازی تابلوهای قدیمی گزینهٔ اقتصادی خوبی است.

فیلد (Field Mount)

محفظهٔ مستقل با درجهٔ حفاظت بالا و معمولاً نمایشگر محلی که روی لوله یا پایه نصب می‌شود. برای محیط‌های باز، مناطق مستعد انفجار و جایی که اپراتور باید عدد را روی خط ببیند مناسب است. ترانسمیتر دما ABB TH202-EX ضدانفجار و ترانسمیتر دما اندرس هاوزر iTEMP TMT162 نمونه‌های این دسته‌اند. اگر ناحیه طبقه‌بندی‌شده دارید، مقالهٔ تجهیزات ضدانفجار: Zone، Ex d و Ex i انتخاب کد حفاظتی را ساده می‌کند. برای کاربردهای عمومی صنعتی هم ترانسمیتر دما یوکوگاوا YTA310 گزینهٔ رایجی است.

سنسور و ترانسمیتر را با هم انتخاب کنید

ترانسمیتر بدون ترموول و سنسور مناسب معنا ندارد. مجموعهٔ کامل (ترموول + المان + سربکس) مثل ترمومتر مقاومتی اندرس هاوزر TR10 امکان نصب ترانسمیتر هدمانت را از پیش فراهم می‌کند. برای کاربردهای ساده و ماشین‌آلات، سنسورهای فشرده مانند سنسور دما PT100 آی‌اف‌ام KX5002 کافی‌اند. انتخاب طول و جنس ترموول را در ترموول و نصب درست سنسور دما و انتخاب جنس در برابر خوردگی را در راهنمای انتخاب جنس در ابزار دقیق بخوانید.

تنظیم رنج، دقت و کالیبراسیون

رنج ترانسمیتر را بیش از حد باز نکنید؛ اگر فرایند بین ۸۰ تا ۱۲۰ درجه کار می‌کند، رنج ۰ تا ۶۰۰ درجه یعنی هدر دادن رزولوشن. دقت معمولاً از دو بخش تشکیل می‌شود: خطای دیجیتال (تبدیل سنسور به عدد) و خطای دیجیتال-به-آنالوگ (تبدیل عدد به جریان). اگر خروجی را دیجیتال (HART یا فیلدباس) بخوانید، بخش دوم حذف می‌شود. روش عملی کالیبراسیون و صحه‌گذاری با کالیبراتور را در کالیبراسیون ترانسمیتر با فلوک 718 و مبانی سیگنال را در سیگنال ۴ تا ۲۰ میلی‌آمپر و پروتکل HART توضیح داده‌ایم.

جدول انتخاب سریع

برای انتخاب کد سفارش دقیق (نوع سنسور، رنج، پروتکل، گواهی انفجار و نوع رزوه) با کارشناسان فن کنترل تماس بگیرید.
